1. Обзор

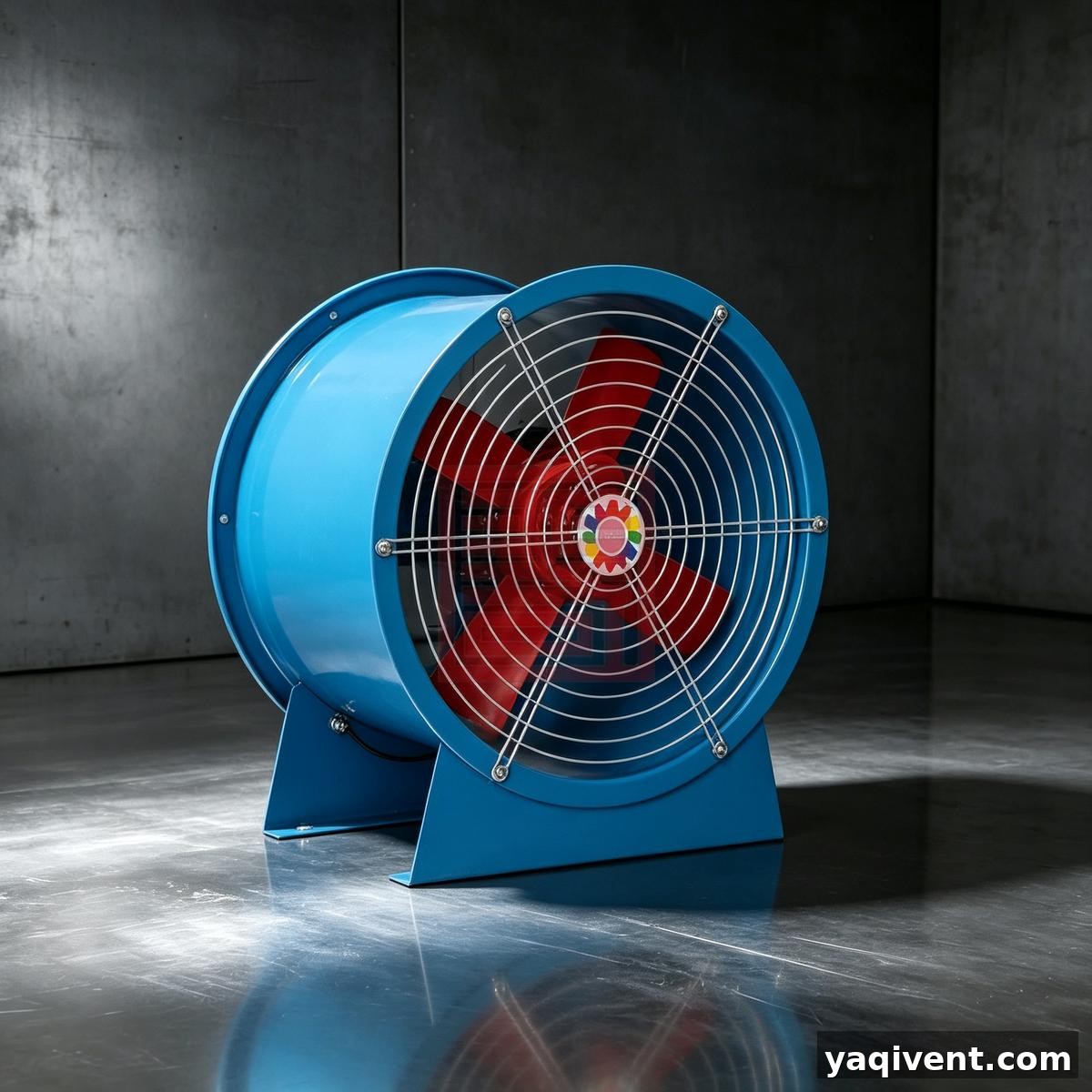

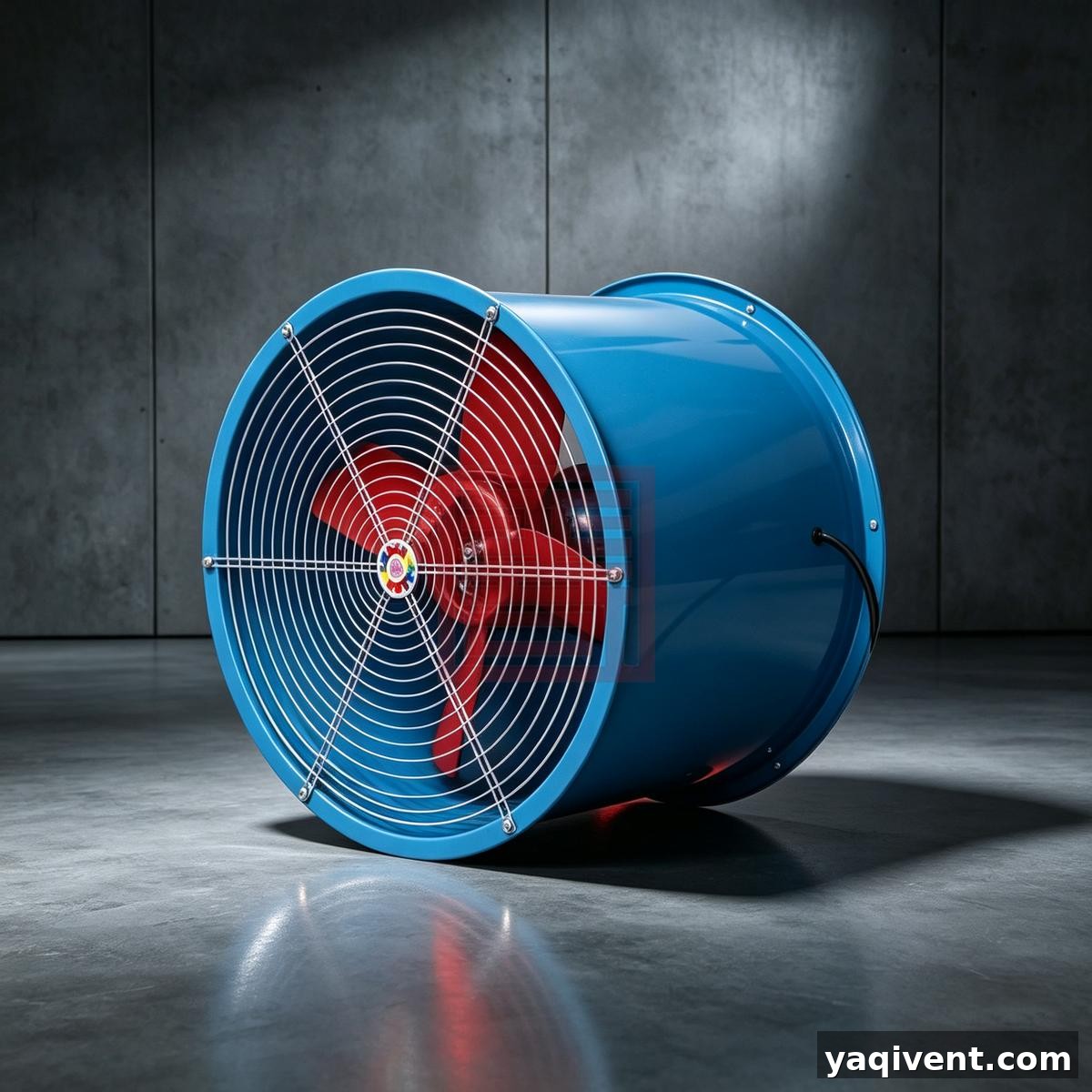

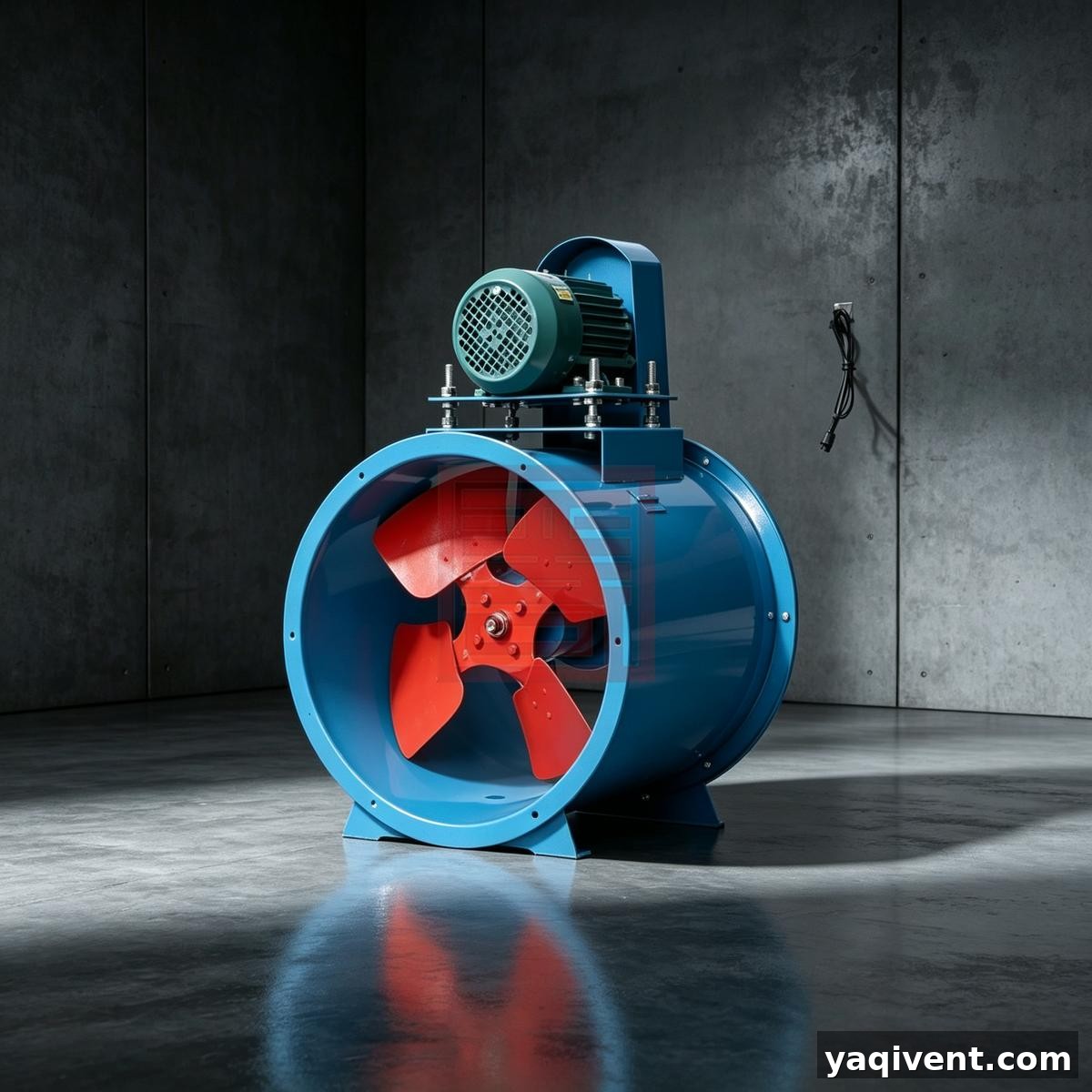

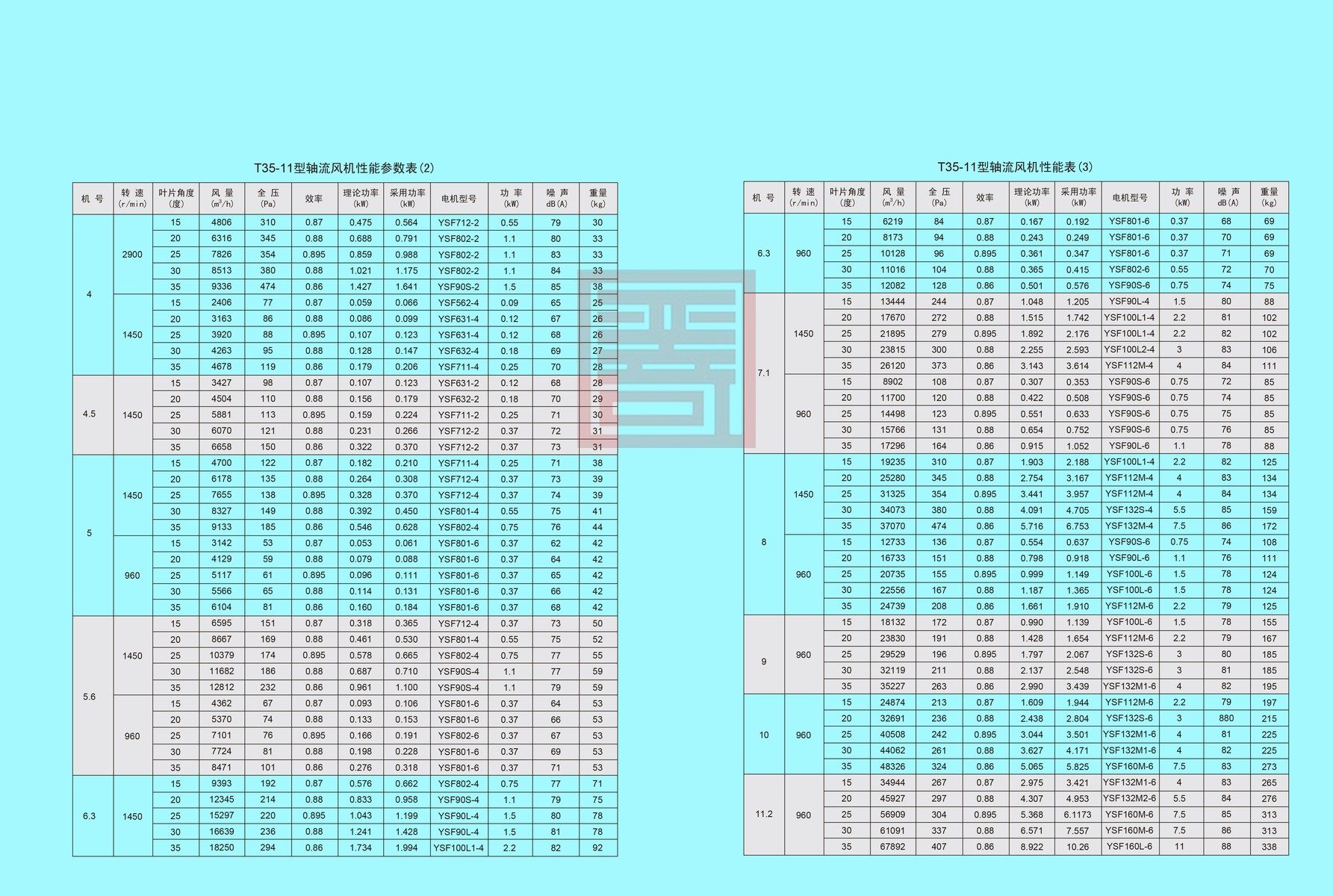

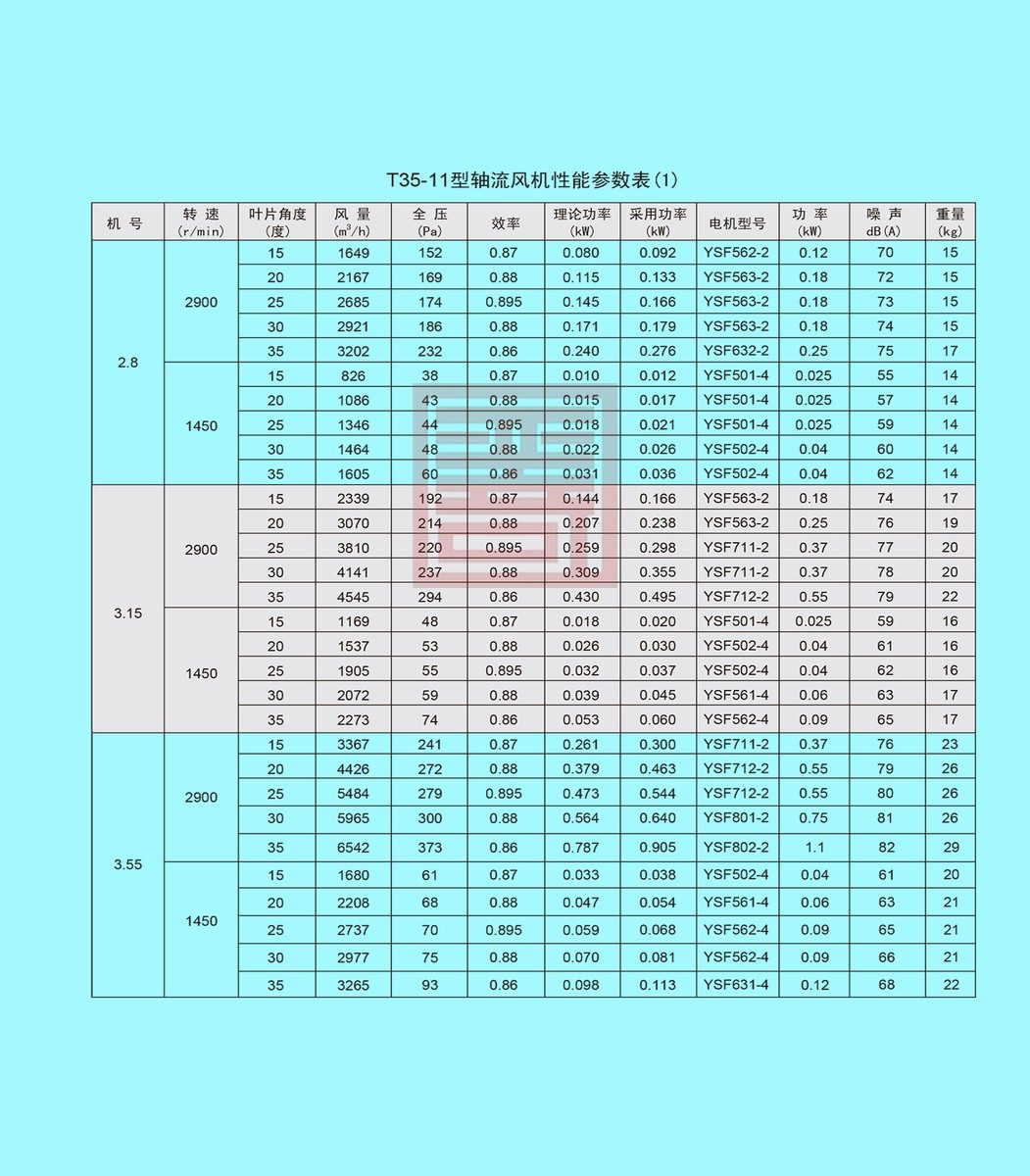

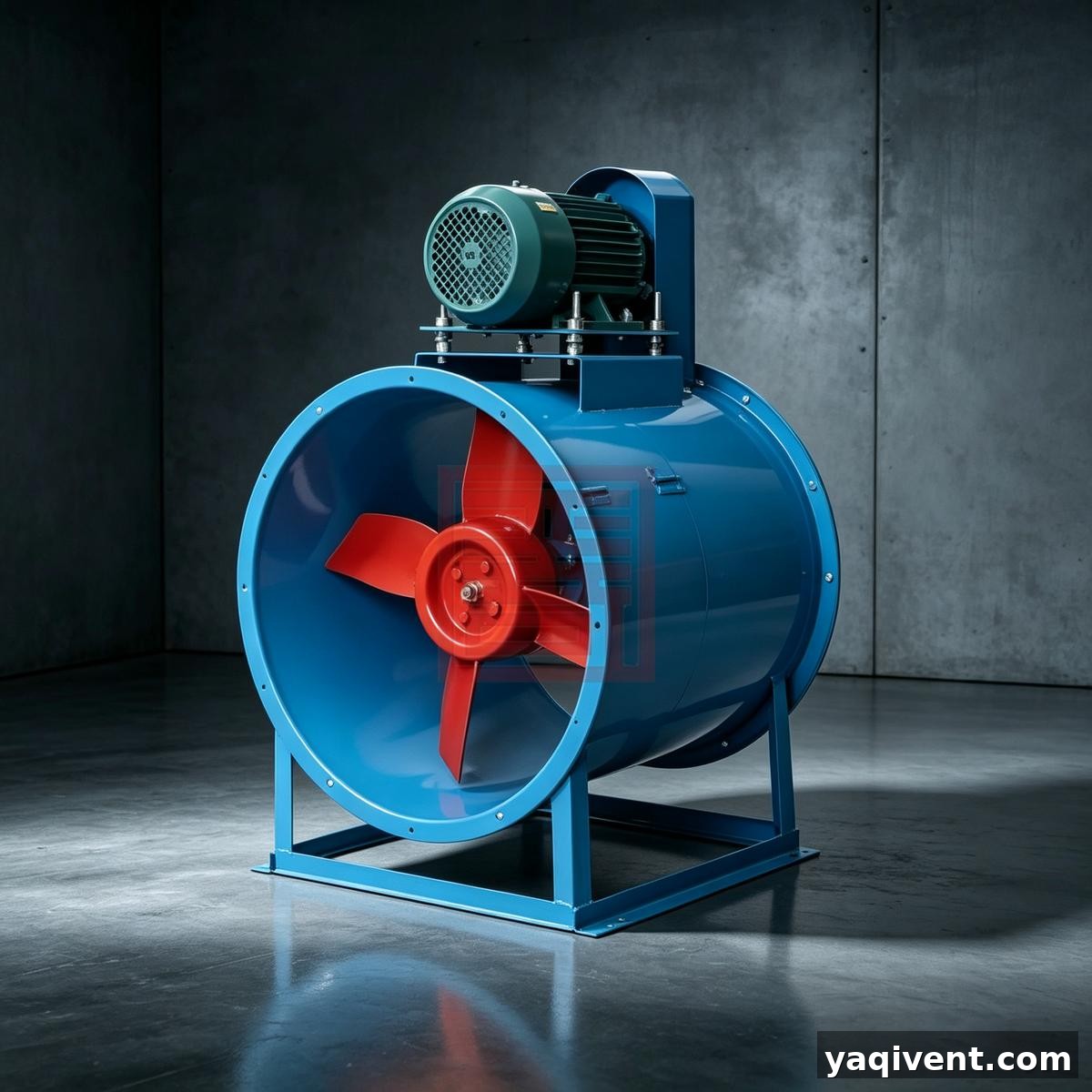

1.1 Осевой вентилятор T35‑11 в основном используется для вентиляции и воздухообмена, а также для улучшения теплоотдачи систем отопления на обычных заводах, складах и жилых зданиях. Серия включает тридцать типоразмеров от 280 мм до 1120 мм. Каждый типоразмер имеет 4 лопасти, доступны пять углов установки лопастей: 15°, 20°, 25°, 30°, 35°, обеспечивая широкий диапазон параметров. Производительность по воздуху от 800 м³/ч до 67000 м³/ч, полное давление от 40 Па до 470 Па. Вентилятор поддерживает настенный и канальный монтаж.
‑ Стандартное исполнение: для неагрессивных, негорючих и невзрывоопасных газов (содержание пыли ≤ 100 мг/м³).
‑ Взрывозащищённое исполнение: для неагрессивных газов с горючими и взрывоопасными примесями (содержание пыли ≤ 100 мг/м³).
‑ Антикоррозионное исполнение: для агрессивных газов (без пыли).
1.2 Классификация продукции

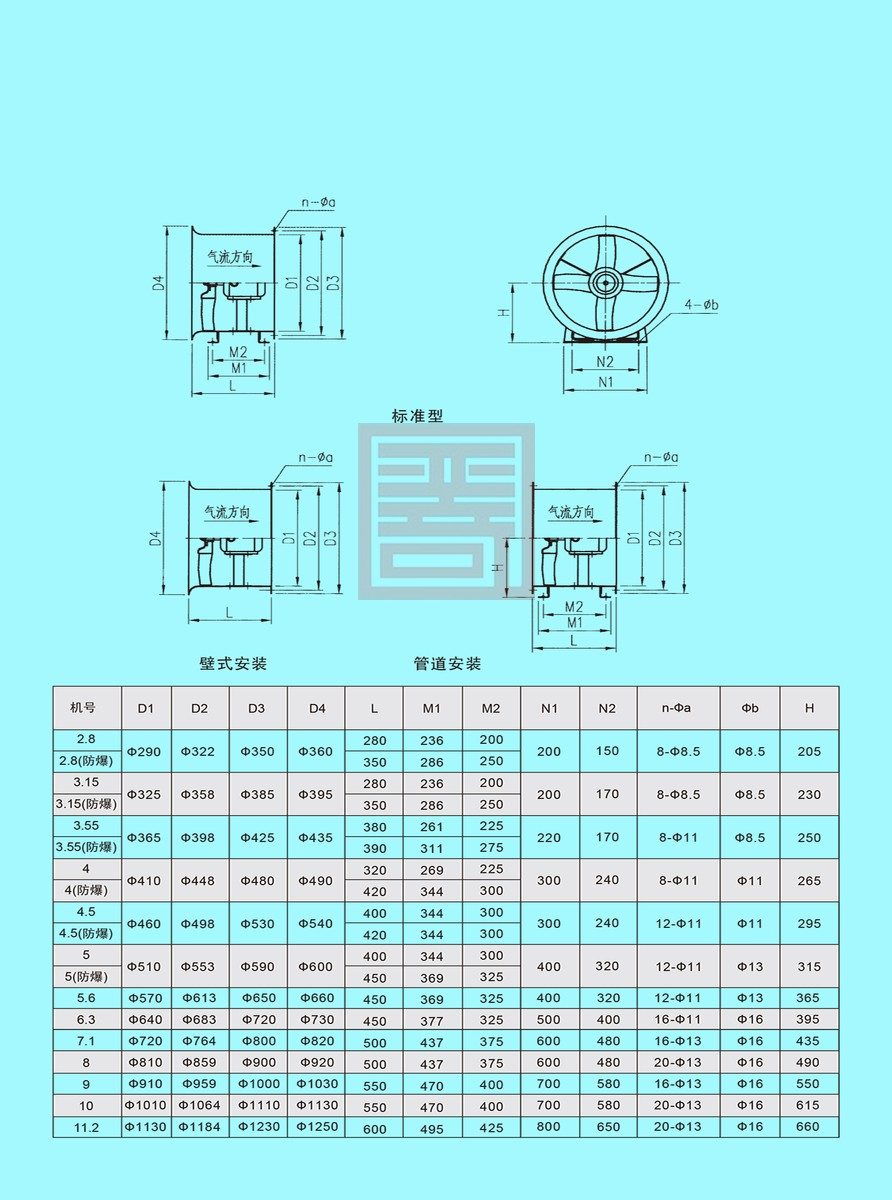

‑ По конструкции: настенный, канальный.
‑ По условиям эксплуатации:
• Стандартное исполнение: для сред без горючих, взрывоопасных и агрессивных газов.
• Антикоррозионное исполнение: рабочее колесо и корпус из стеклопластика, для сред с агрессивными газами.
• Взрывозащищённое исполнение: с взрывозащищённым двигателем и лопастями из алюминиевого сплава, для сред с горючими и взрывоопасными газами. Степень взрывозащиты Ex d Ⅱ BT4.
1.4 Для соблюдения норм шума на объектах возможна комплектация глушителями разной длины, также опционально доступна обшивочная шумопоглощающая конструкция корпуса.
2. Условия эксплуатации
- Рабочая температура: ‑20 ℃ ~ +40 ℃
- Относительная влажность: <90 %
- Рабочая среда: воздух
- Питание: трёхфазное 380 В / 50 Гц. (Вентиляторы малой мощности могут быть однофазными 220 В, указывайте при заказе.)
3. Комплектация осевого вентилятора T35‑11
3.1 Стандартная комплектация
‑ Рабочее колесо ‑ Электродвигатель ‑ Корпус (цилиндр, опорный кронштейн двигателя) ‑ Опорные лапы
3.2 Опциональные принадлежности (указываются при заказе)
‑ Виброизолирующие устройства ‑ Блок управления ‑ Защитная сетка ‑ Переходной фланец ‑ Жалюзийный выход воздуха
4. Технология изготовления
4.1 Рабочее колесо вентилятора T35‑11 стальное. Ступица изготовлена методом гидравлической вытяжки. Лопатки штампуются и гидравлически формируются, после чего привариваются к ступице. Рабочее колесо проходит статическую и динамическую балансировку с точностью не выше класса G5.6.
