1. Обзор ручного воздушного клапана
1.1

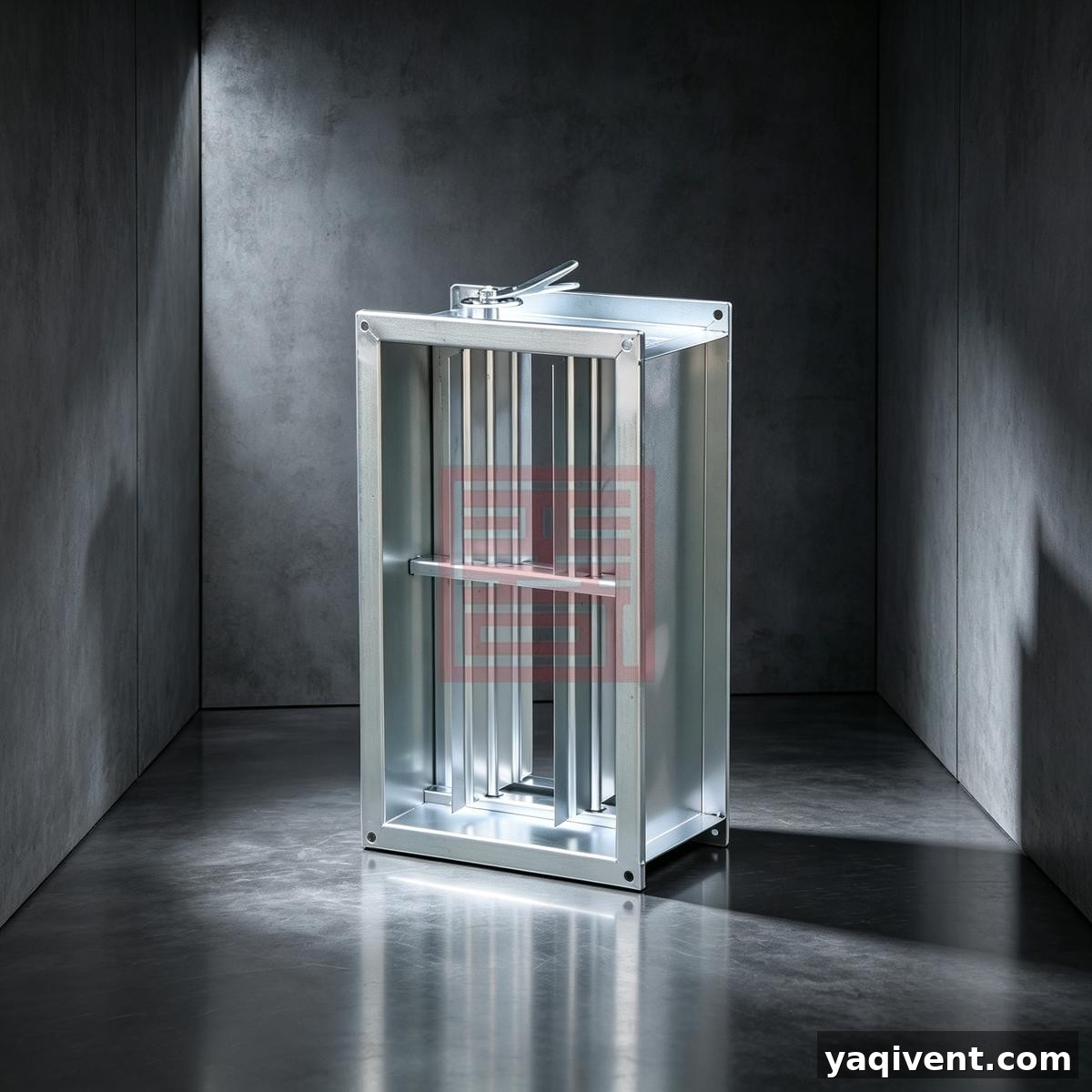

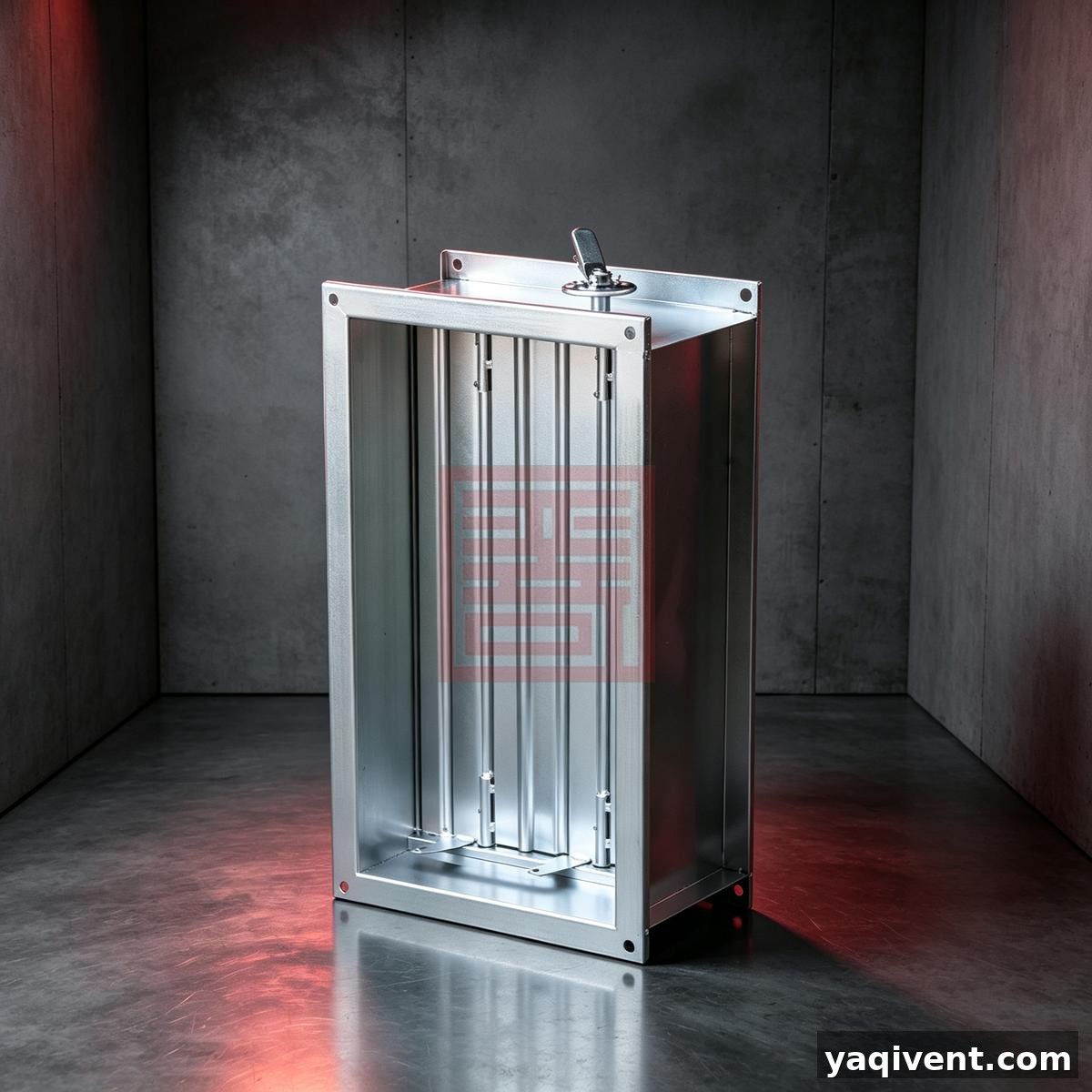

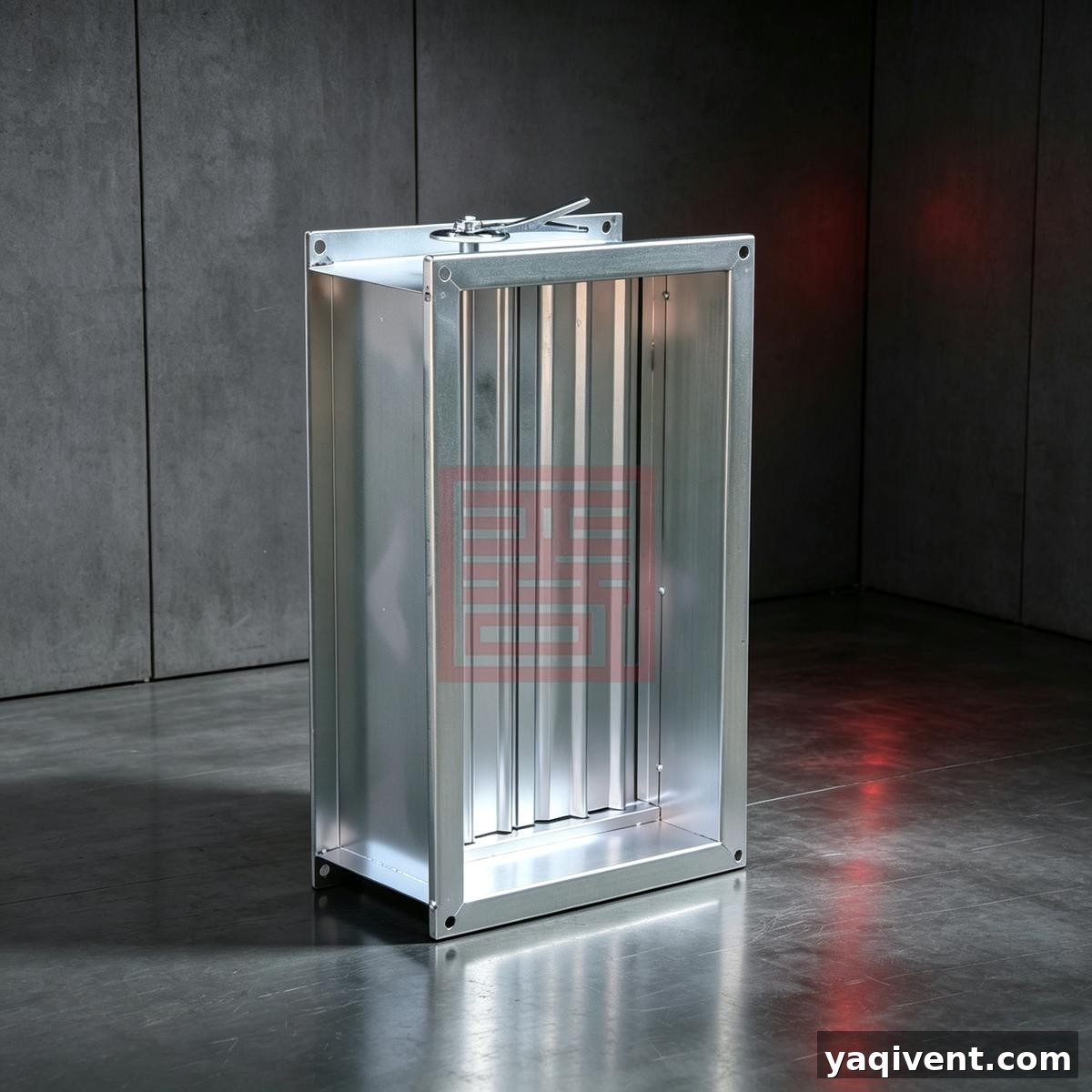

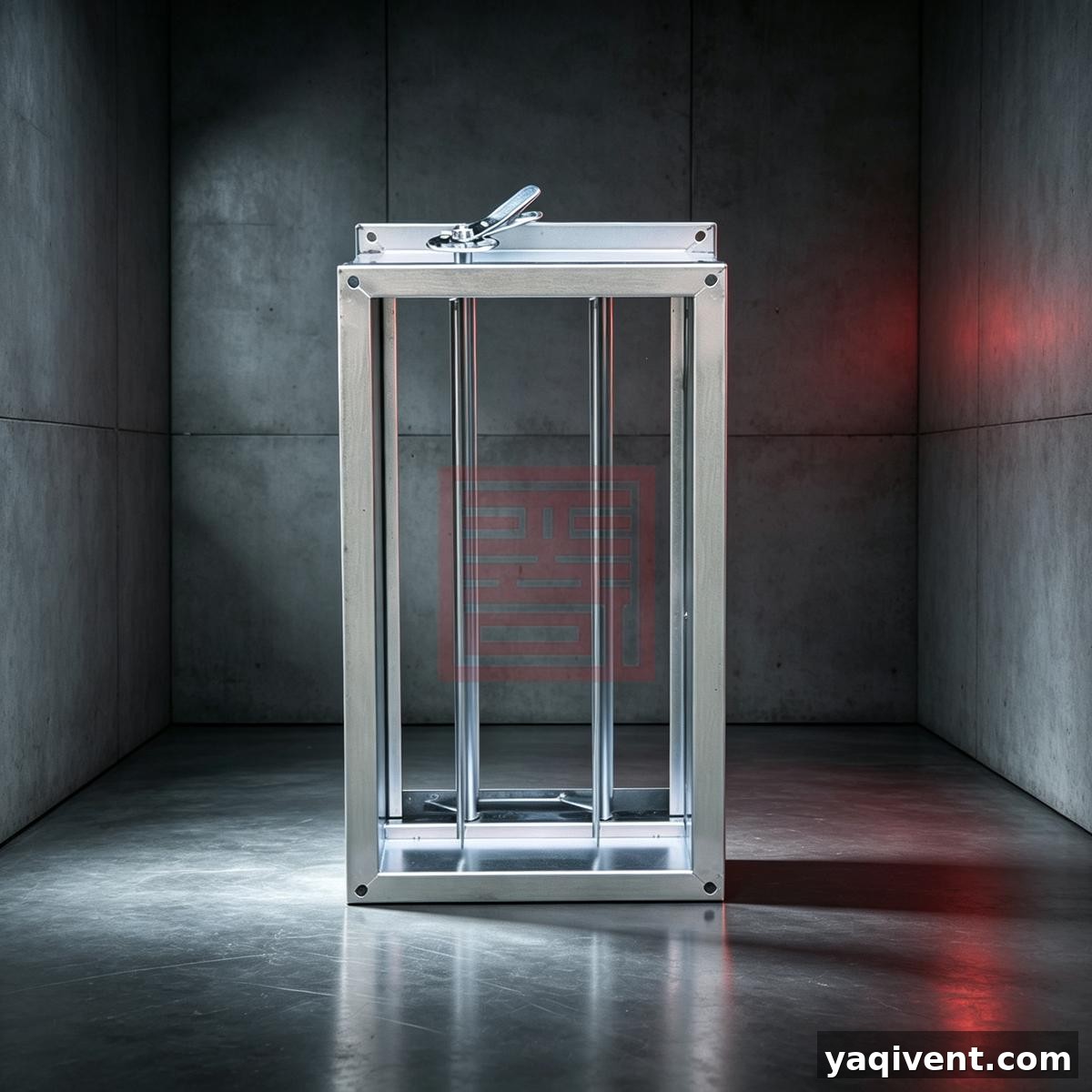

Ручной воздушный клапан относится к клапанам общей вентиляции, оснащен рукояткой ручной регулировки для локальной регулировки расхода воздуха в воздуховодах ОВК, а также для полного открытия и закрытия воздуховодов. Рукоятка поворачивает лопасти и изменяет площадь сечения воздуховода. После наладки рукоятка фиксируется для сохранения заданного расхода воздуха, широко используется для балансировки воздушных потоков при наладке систем. Выпускается в полном диапазоне прямоугольных и круглых размеров.
- Ручной многолопастной клапан с противоположным вращением лопастей: соседние лопасти вращаются в противоположные стороны, обеспечивает равномерную регулировку расхода, широко применяется для прямоугольных воздуховодов, оснащен градуированной фиксирующей рукояткой.
- Ручной многолопастной клапан с параллельным вращением лопастей: лопасти вращаются в одном направлении, предназначен в основном для открытия‑закрытия воздуховодов и грубой регулировки расхода воздуха.
- Ручной дисковый клапан‑бабочка: один поворотный диск для круглых воздуховодов, простая конструкция для отсечки и грубой регулировки потока.
1.2 Классификация продукции
- По конструктивной форме: прямоугольный, круглый.
- По типу лопастей: многолопастной с противоположным вращением, многолопастной с параллельным вращением, дисковый клапан‑бабочка.
2. Условия эксплуатации ручного воздушного клапана
Рабочая температура:‑20 ℃ ~ +80 ℃. Относительная влажность: менее 90%. Среда: воздух общей вентиляции; антикоррозионная модификация для незапыленных агрессивных газов.
Питание: питание не требуется.
3. Комплектация ручного воздушного клапана
3.1 Стандартные компоненты
- Корпус клапана
- Блок лопастей
- Вал поворота
- Градуированная фиксирующая рукоятка
- Соединительный фланец
3.2 Дополнительные опции (указывайте требования при заказе)
- Уплотнительная прокладка
- Антикоррозионное покрытие
- Корпус клапана из стеклопластика с антикоррозийными свойствами
4. Технология изготовления ручного воздушного клапана
4.1
Корпус и лопасти изготовлены из оцинкованной стали. На лопастях установлены ребра жесткости. Валы поворота оснащены износостойкими втулками для плавного вращения без вибраций. Рукоятка с угловой шкалой позволяет фиксировать положение после регулировки. Антикоррозионные клапаны имеют антикоррозионное покрытие либо изготовлены из стеклопластика.
4.2
Фланец корпуса выполнен цельной гибкой, образуя ровную стыковочную поверхность для простого подключения к воздуховодам.
