Квадратты қабырғаға орнатылатын желдеткіш

1. XBDZ қабырғалық осьтік желдеткішке шолу

1.1

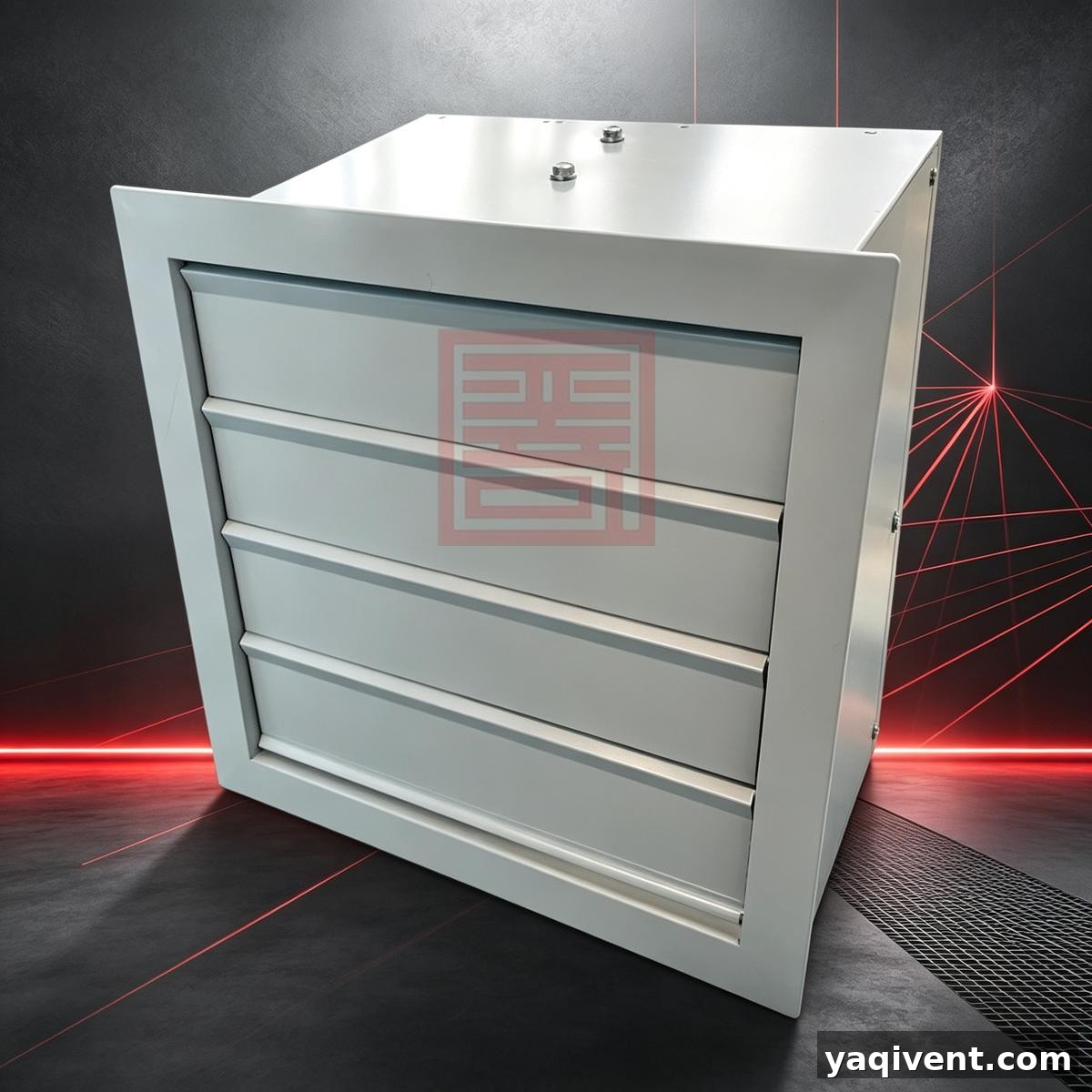

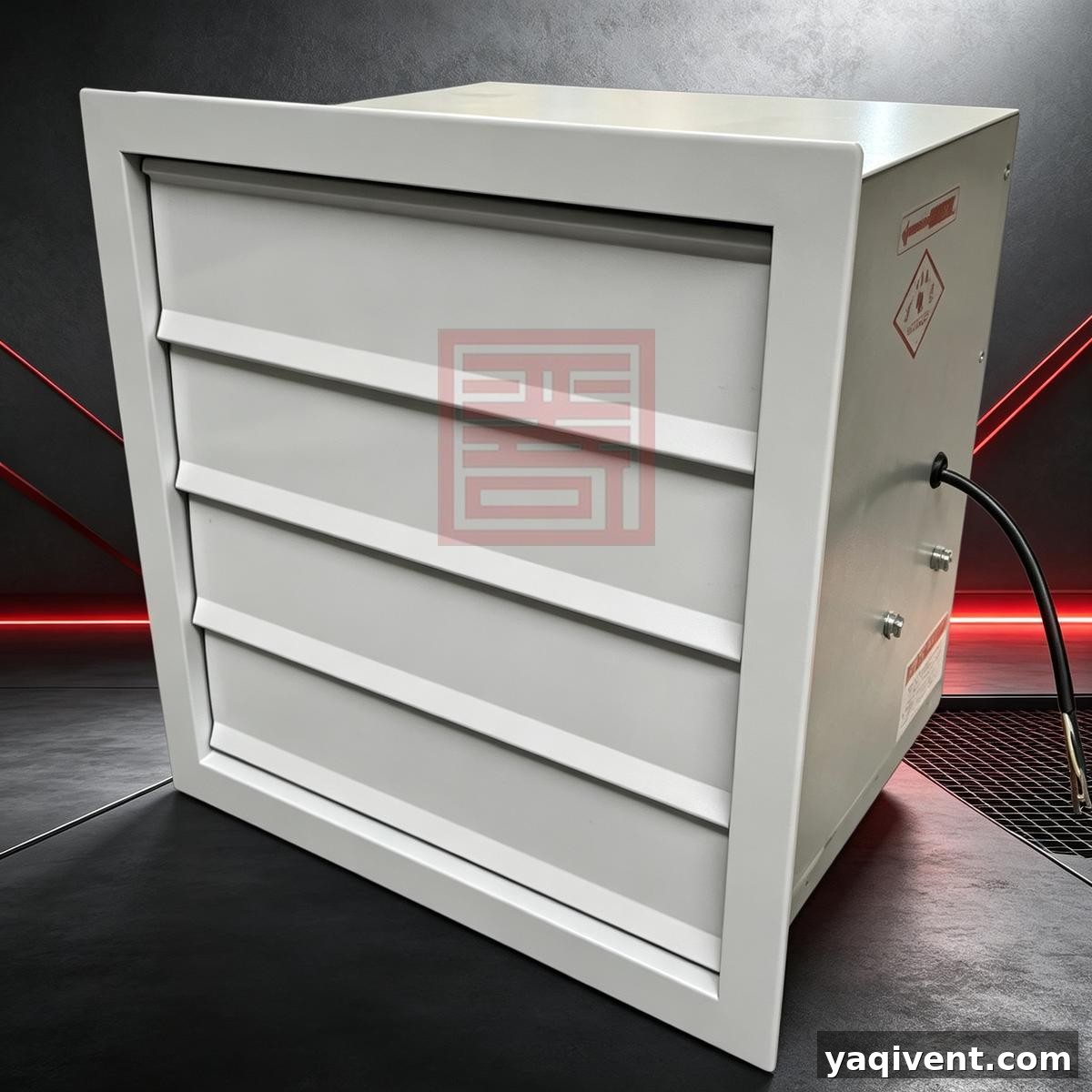

XBDZ қабырғалық осьтік желдеткіштің жұмыс дөңгелегі үлкен хордалы, кеңістікте бұрылған қиылған қалақ профилін қолданады. Төмен айналу жылдамдығында қажетті ауа мөлшері мен қысымды беріп, желдеткіш шуын азайтады. Желдеткіш корпусы төртбұрышты, ішкі қабаты тесілген дыбыс сіңіргіш тақта, аралық қабат дыбыс сіңіргіс мақтамен толтырылған, шу одан әрі азаяды. Желдеткіш қабырға ішіне орнатылады. Сыртқы жағында алюминий қорытпасынан жасалған жаңбырдан қорғалған жалюзи орнатылып, жаңбыр суы мен сыртқы желдің үйге кері кіруіне тосқауыл қояды.

1.2

Қозғалтқыш түріне қарай А түрі және Б түрі болып бөлінеді.

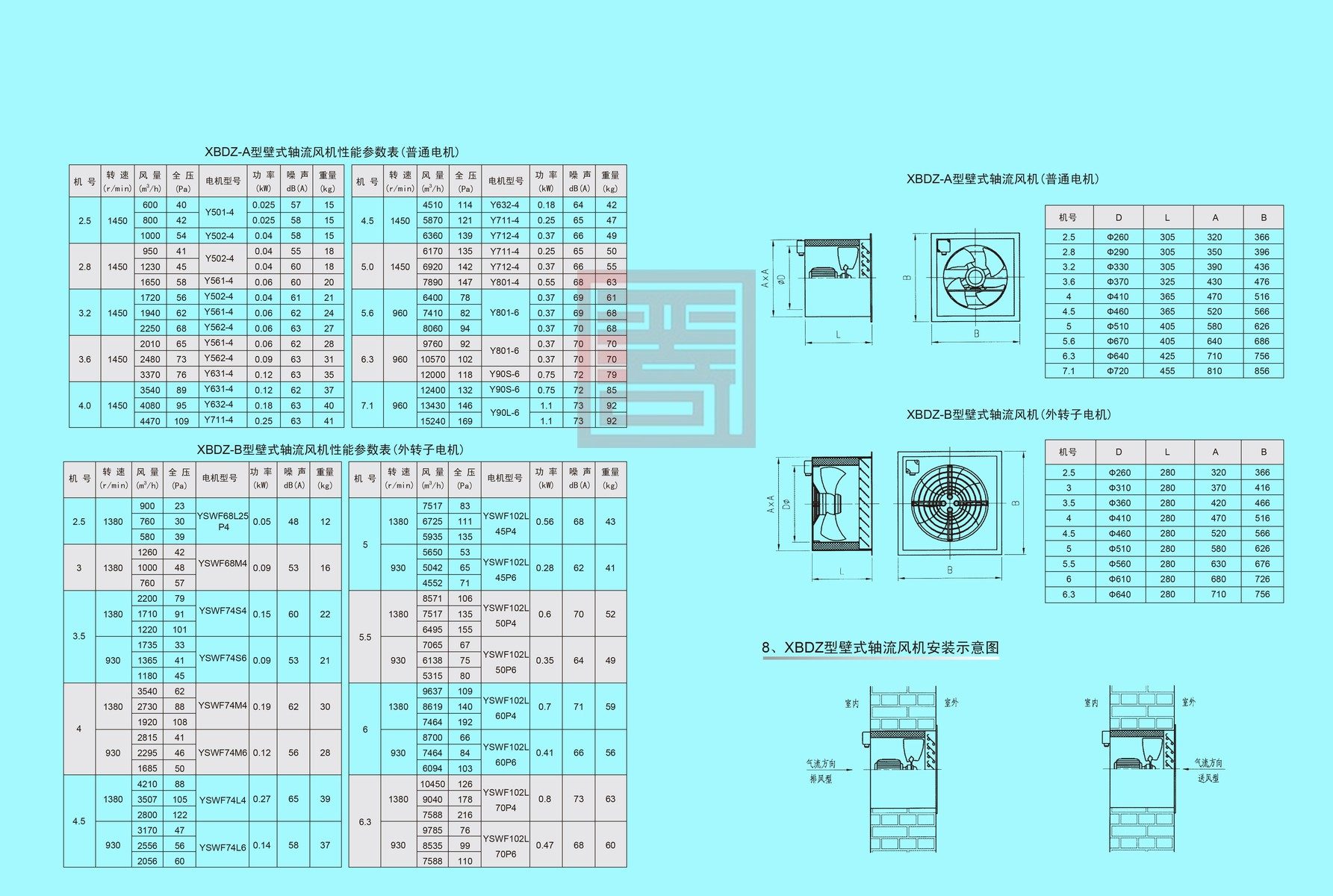

• А түрі: кәдімгі қозғалтқыш орнатылған, 18 өлшем, жұмыс дөңгелегі диаметрі 250‑710 мм, 4 қалақ; ауа мөлшері 600‑15000 м³/сағ; қысым 40‑160 Па.
• Б түрі: сыртқы роторлы қозғалтқыш, шу аз, салмағы жеңіл; 9 өлшем, дөңгелек диаметрі 250‑630 мм, 5 қалақ; ауа мөлшері 900‑10000 м³/сағ; қысым 25‑210 Па.
• Стандартты нұсқа: коррозиясыз, жанғыш‑жарылыс қауіпті емес газдар үшін (шаң мөлшері ≤ 100 мг/м³).
• Жарылыстан қорғалған нұсқа: жанғыш‑жарылыс заттары бар коррозиясыз газдар үшін (шаң мөлшері ≤ 100 мг/м³).

2. XBDZ қабырғалық осьтік желдеткіш жұмыс шарттары

Жұмыс температурасы:‑20 ℃ ~ +40 ℃
Салыстырмалы ылғалдылық:90%‑дан аз
Орта талабы:
Қуат көзі: үш фазалы 380 В / 50 Гц. (Төмен қуатты модельдер бір фазалы 220 В болуы мүмкін, тапсырыс бергенде көрсетіңіз.)

3. XBDZ қабырғалық осьтік желдеткіш жабдықталуы

3.1 Стандартты құрам

• Жұмыс дөңгелегі
• Қозғалтқыш
• Дыбыс сіңіргіш корпус
• Шығыс жалюзи

3.2 Қосымша керек‑жарақтар (тапсырыс кезінде көрсетіңіз)

• Қорғаныс торы
• Басқару қорабы

4. XBDZ осьтік желдеткіш қолданылу саласы

XBDZ төмен шу қабырғалық осьтік желдеткіш негізінен кен‑өнеркәсіп кәсіпорындары, тұрғын ғимараттар, спорт залдары, ойын‑сауық орындары, жеңіл өнеркәсіп, тамақ және фармацевтика салаларында қабырға арқылы ауа беру және шығару үшін қолданылады.

5. XBDZ қабырғалық осьтік желдеткіш өндіру технологиясы

Жұмыс дөңгелегі:

• XBDZ‑А: болаттан жасалған дөңгелек орталығы штамптау және гидравликалық пішіндеу; алюминий қалақтары штампталып, гидроөңделіп, орталыққа тойтармамен бекітіледі.
• XBDZ‑Б: қалақтар тікелей қозғалтқышқа бекітілген.

Барлық жұмыс дөңгелектері статикалық және динамикалық теңестіруден өтеді, теңестіру дәрежесі G5,6‑ден жоғары емес.
