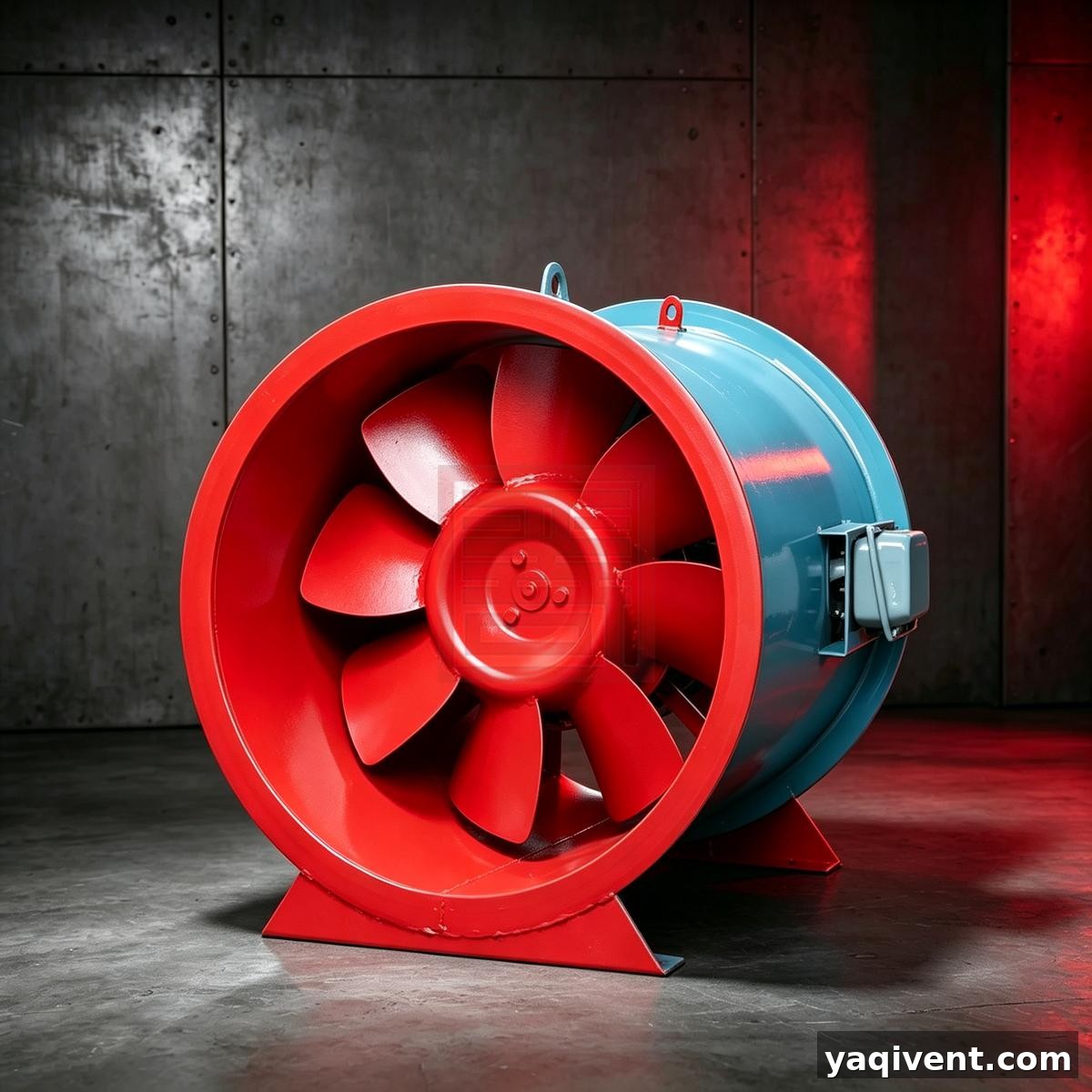

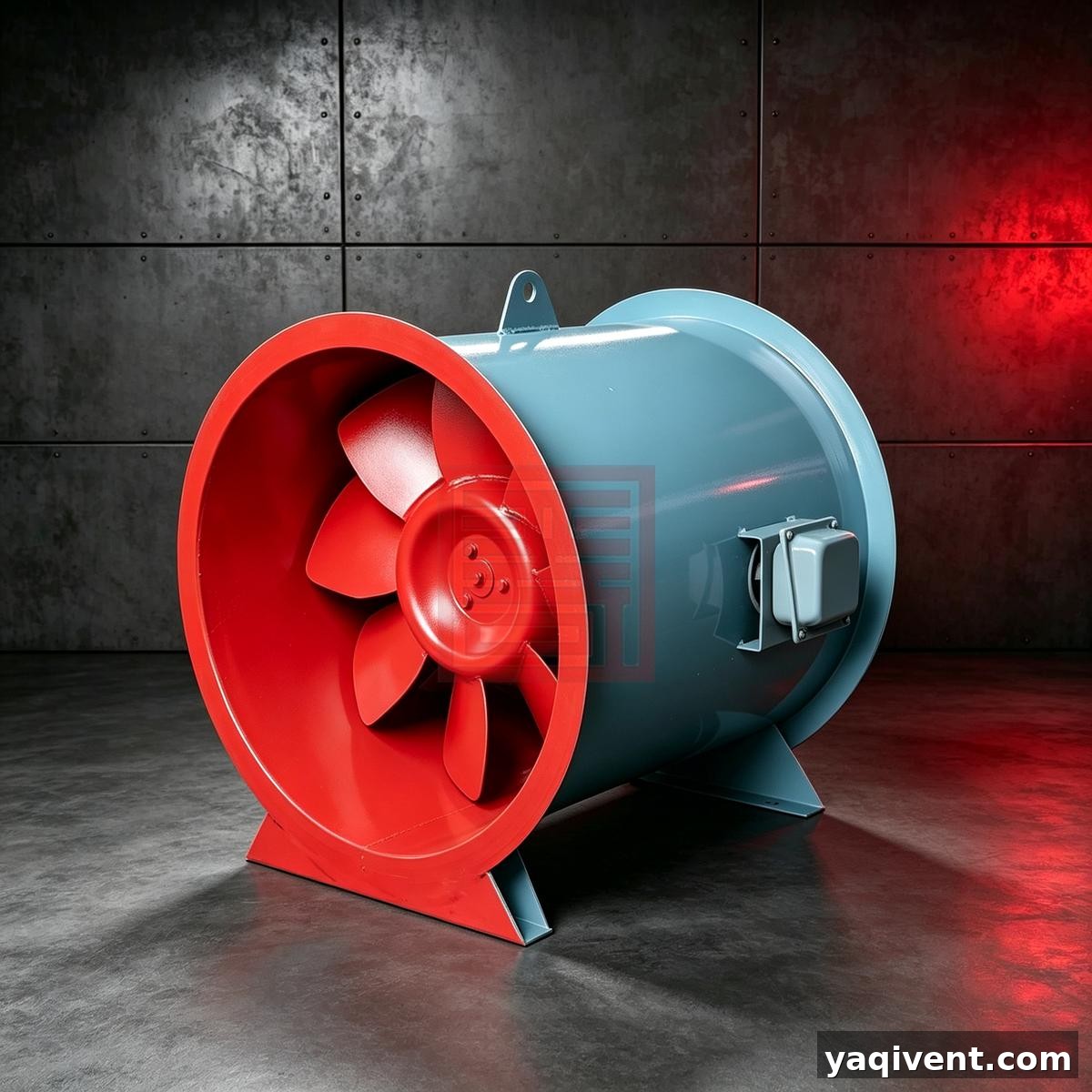

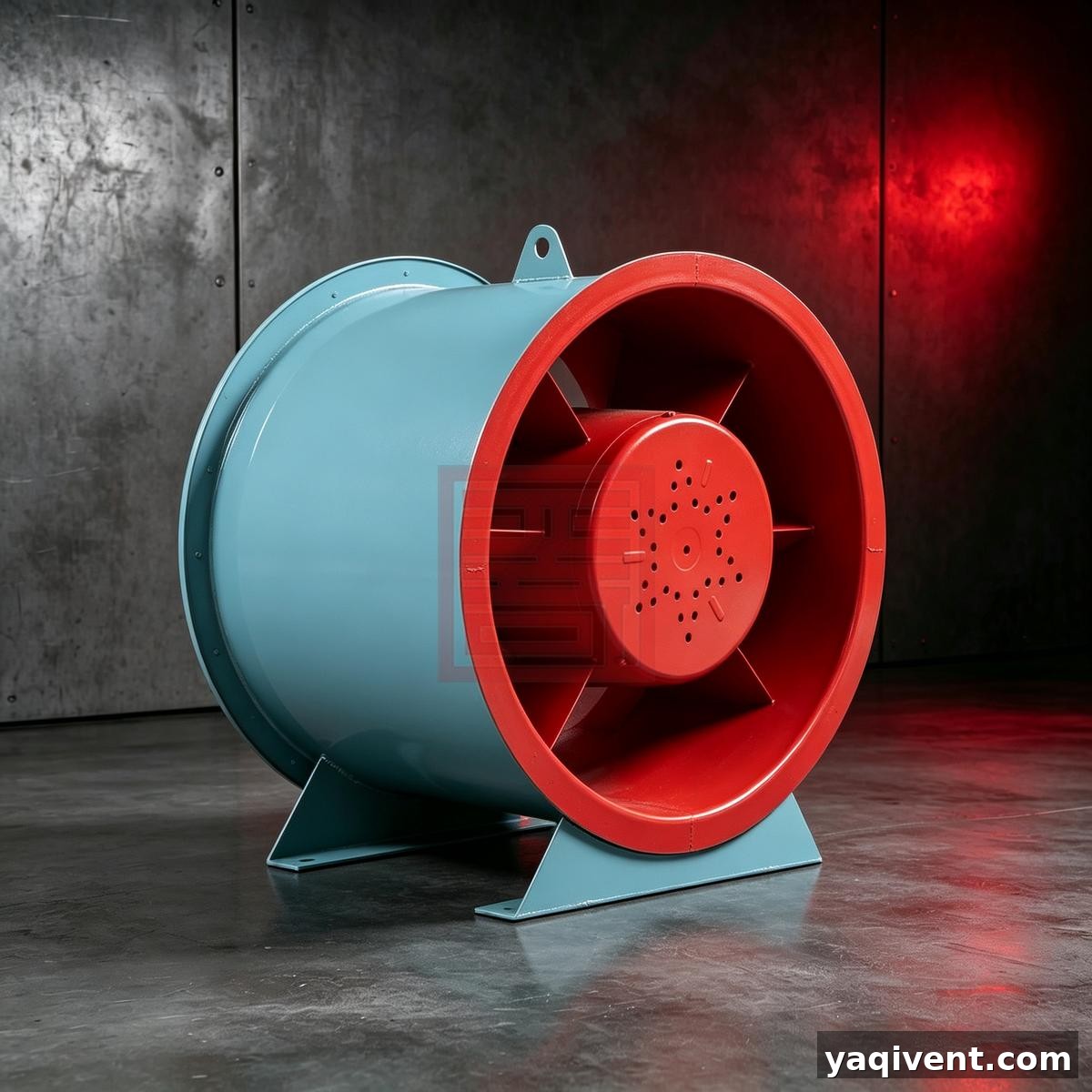

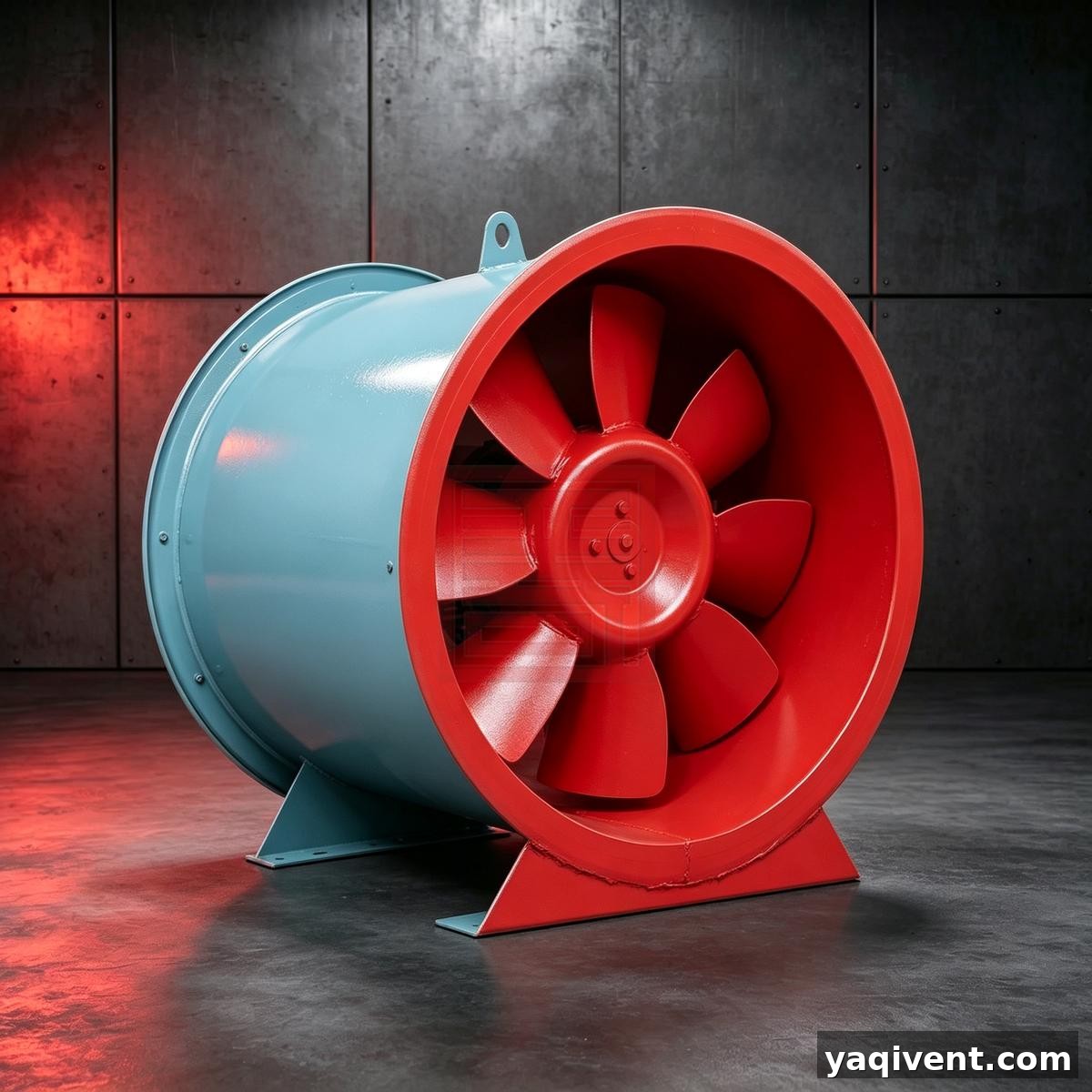

Түтін шығаратын осьтік желдеткіш

1. HTF отқа төзімді жоғары температурадағы түтін шығаратын осьтік желдеткішке шолу

1.1 HTF отқа төзімді жоғары температурадағы түтін шығаратын осьтік желдеткіш негізгі осьтік құрылымға ие. Ол жоғары температураға төзімді қозғалтқыш және арнайы қозғалтқыш салқындату жүйесімен жабдықталған. Өнім «Өрт сөндіру жабдықтарының ұлттық сапасын бақылау және тексеру орталығы» тарапынан GA211‑1999 Өрт түтінін шығаратын желдеткіштердің жоғары температураға төзімділігін сынау әдісі стандартына сәйкес жоғары температураға төзімділік сынағынан өтті. Ол орта температурасы 300 ℃ кезінде 60 минуттан астам үздіксіз жұмыс істей алады, ал 100 ℃ температурада әр циклде 20 сағат бойы зақымданбай үздіксіз жұмыс істей алады. Желдеткіш желдету және түтін шығару үшін де қолданыла алады.

1.2 Өнімнің классификациясы

• Орнату тәсілі бойынша: көлденең түрі және шатырға орнатылатын түрі (W түрі).

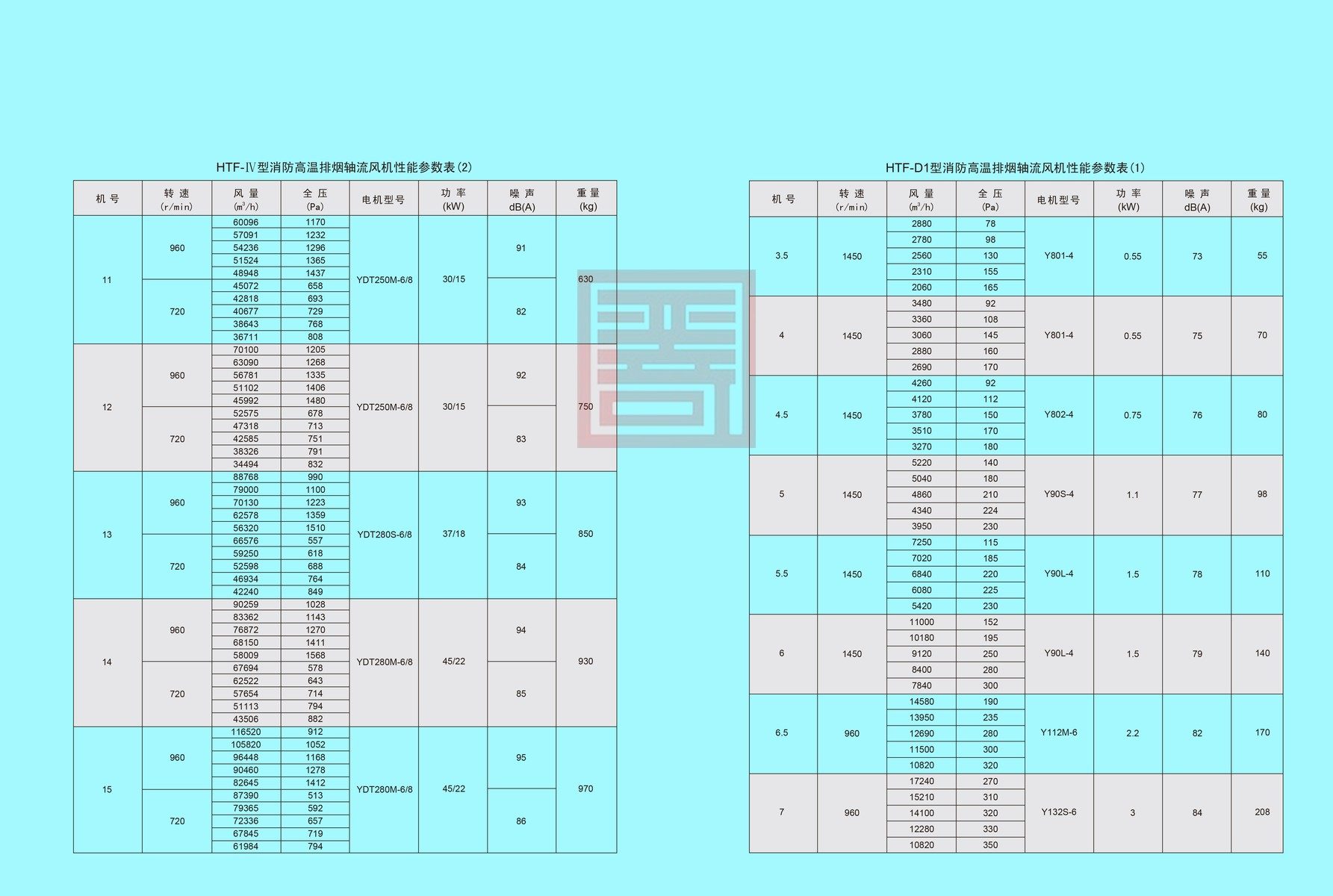

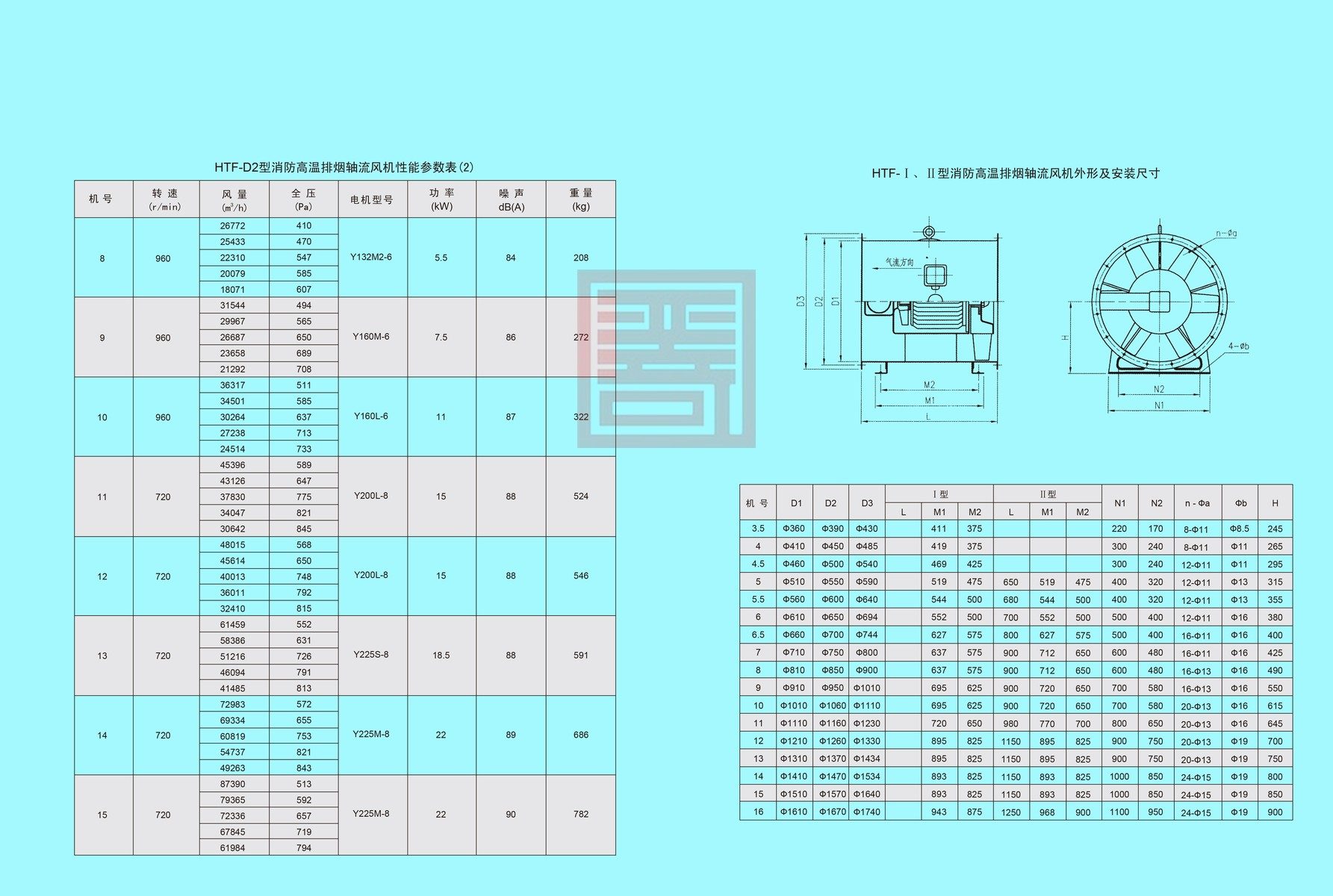

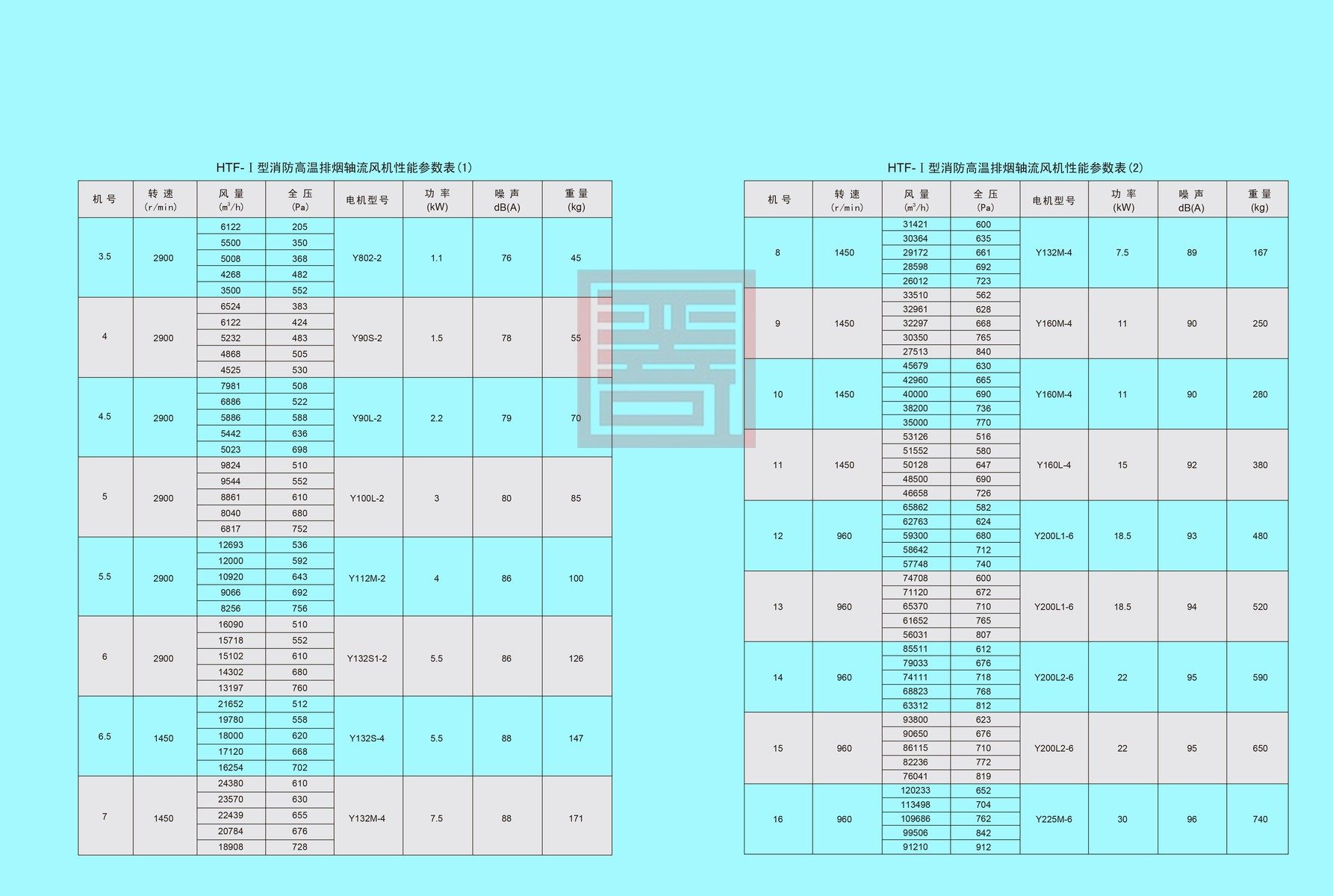

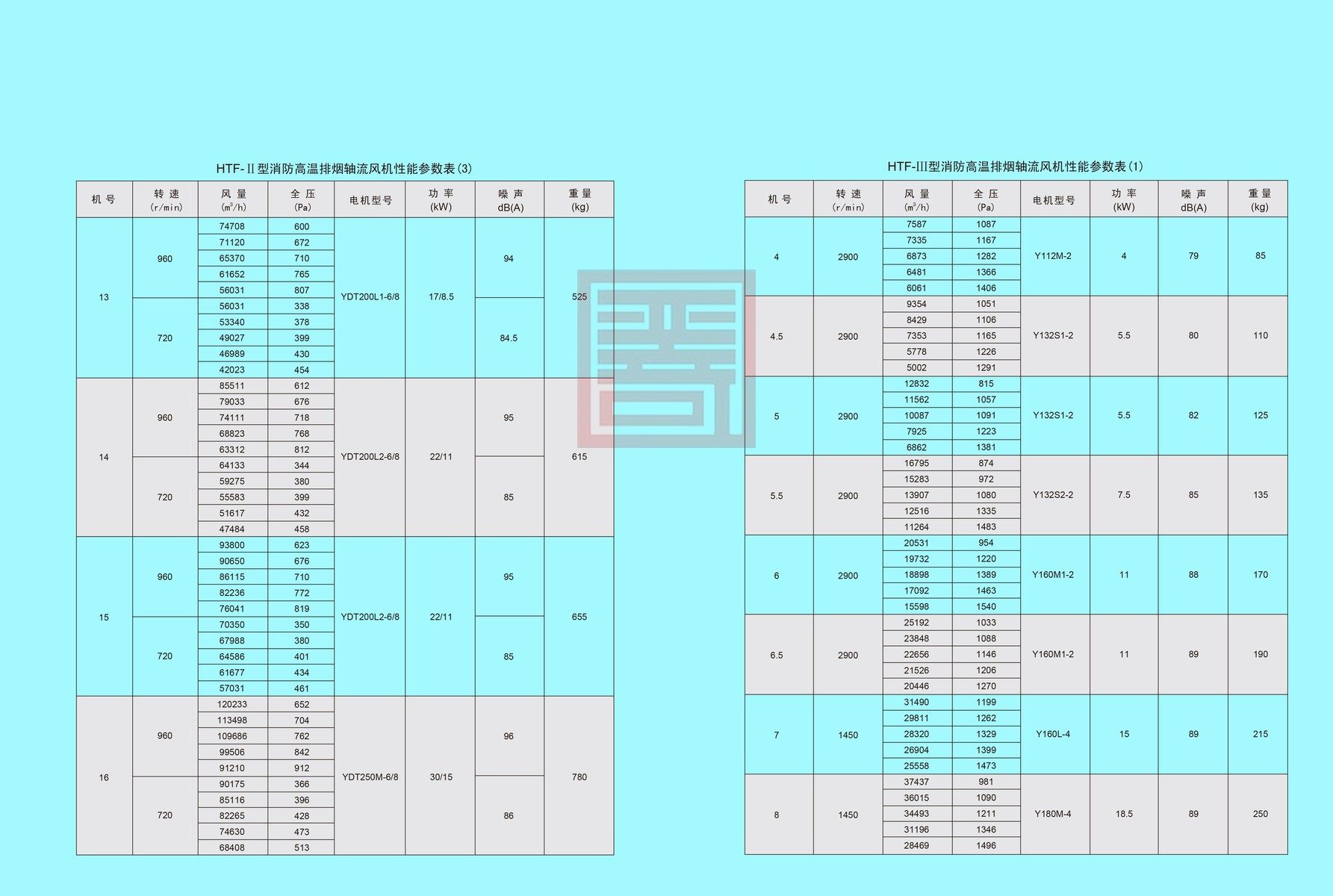

• Ағын мөлшері мен толық қысым бойынша: қалыпты қысымды түрі: І үлгі, ІІ үлгі (екі жылдамдықты); орта қысымды түрі (қисық ағынды жұмыс дөңгелегі бар): ІІІ үлгі, ІV үлгі (екі жылдамдықты); төмен қысымды түрі: D1 үлгісі, D2 үлгісі.
• Жылдамдықты реттеу тәсілі бойынша: бір жылдамдықты, екі жылдамдықты, жиілік реттелетін. Жиілік реттелетін қозғалтқышты жиілік түрлендіргішпен бірге қолдану арқылы әртүрлі жұмыс жағдайларына бейімделу үшін жиілік арқылы жылдамдық реттеледі. Жұмыс жиілігін 25 Гц‑50 Гц шегінде ұстау ұсынылады.

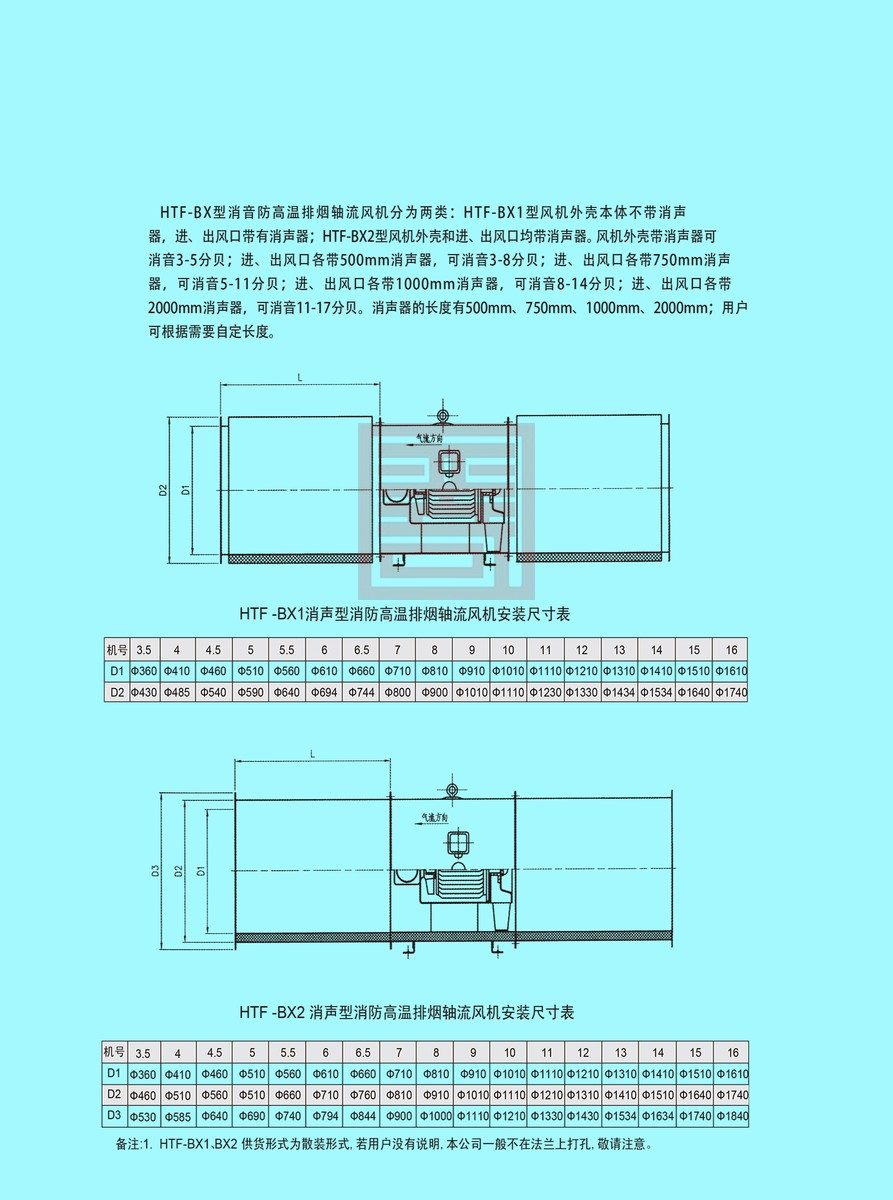

1.3 Әр түрлі объектілердің шу талаптарын қанағаттандыру үшін желдеткішке әртүрлі ұзындықтағы шу сөндіргіштер орнатылуы мүмкін. Қаптама түрі (корпус шу азайту) да бар.

2. Жұмыс жағдайлары

• Үздіксіз жұмыс температурасы: ‑20 ℃ ~ +60 ℃
• Жоғары температураға төзімділік: 100 ℃ (20 сағат үздіксіз жұмыс); 300 ℃ (60 минут үздіксіз жұмыс)
• Салыстырмалы ылғалдылық: <90 %
• Жұмыс ортасы: ауа (шаң мөлшері ≤100 мг/м³)
• Қуат көзі: үш фазалы, 380 В / 50 Гц

3. Қолданылу саласы

Желдеткіш биік ғимараттар, пештер, жер асты көлік қоймалары, туннельдер және басқа орындарда желдету және түтін шығару үшін кеңінен қолданылады.

4. Жиынтық

4.1 Стандартты жиынтық

‑ Жұмыс дөңгелегі ‑ Корпус (цилиндр, бағыттаушы қалақ, ішкі цилиндр, қозғалтқыш кронштейні) ‑ Қозғалтқыш ‑ Салқындату жұмыс дөңгелегі ‑ Тіреу аяқтары ‑ Салқындату ауа өткізгіші

4.2 Қосымша керек‑жарақтар (тапсырыс берген кезде көрсетіңіз)

‑ Вибросөндіргіш құрылғылар ‑ Басқару қорабы ‑ Қорғаныс торы ‑ Өтпелі фланец

5. Өндіріс технологиясы

5.1 Желдеткіштің жұмыс дөңгелегі болаттан жасалған. Ступица гидравликалық тарту әдісімен жасалған. Қалақтар штампталады және гидравликалық пішінделеді, содан кейін ступицаға дәнекерленіп жиналады. Жұмыс дөңгелегі статикалық және динамикалық теңгерім тексерісінен өтеді, теңгерім дәлдігі G5.6 класстан жоғары емес.

5.2 Сыртқы цилиндр фланеці иіру және шетке бүгу процесі арқылы біртұтас жасалады.
