1. Обзор клапана сброса избыточного давления
1.1

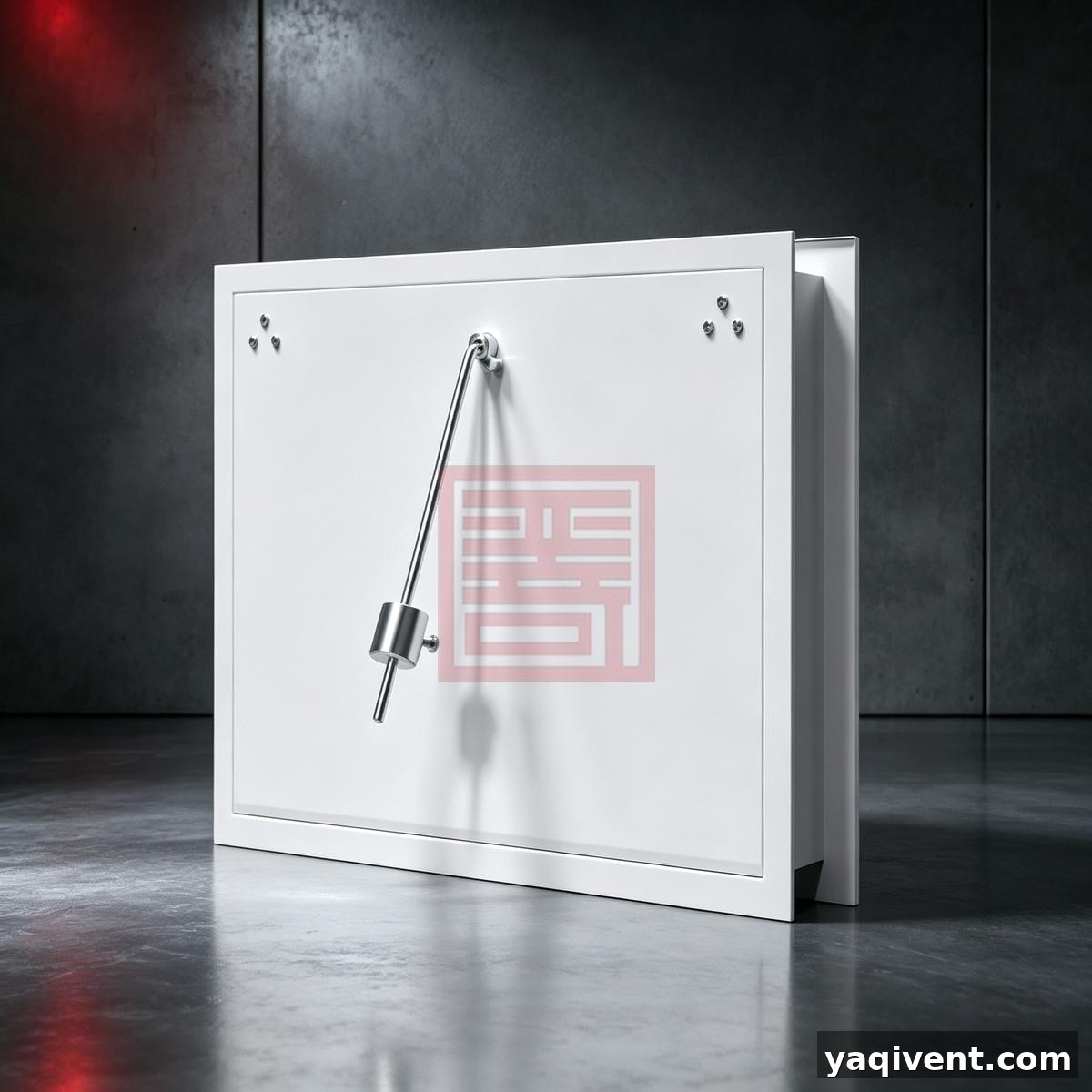

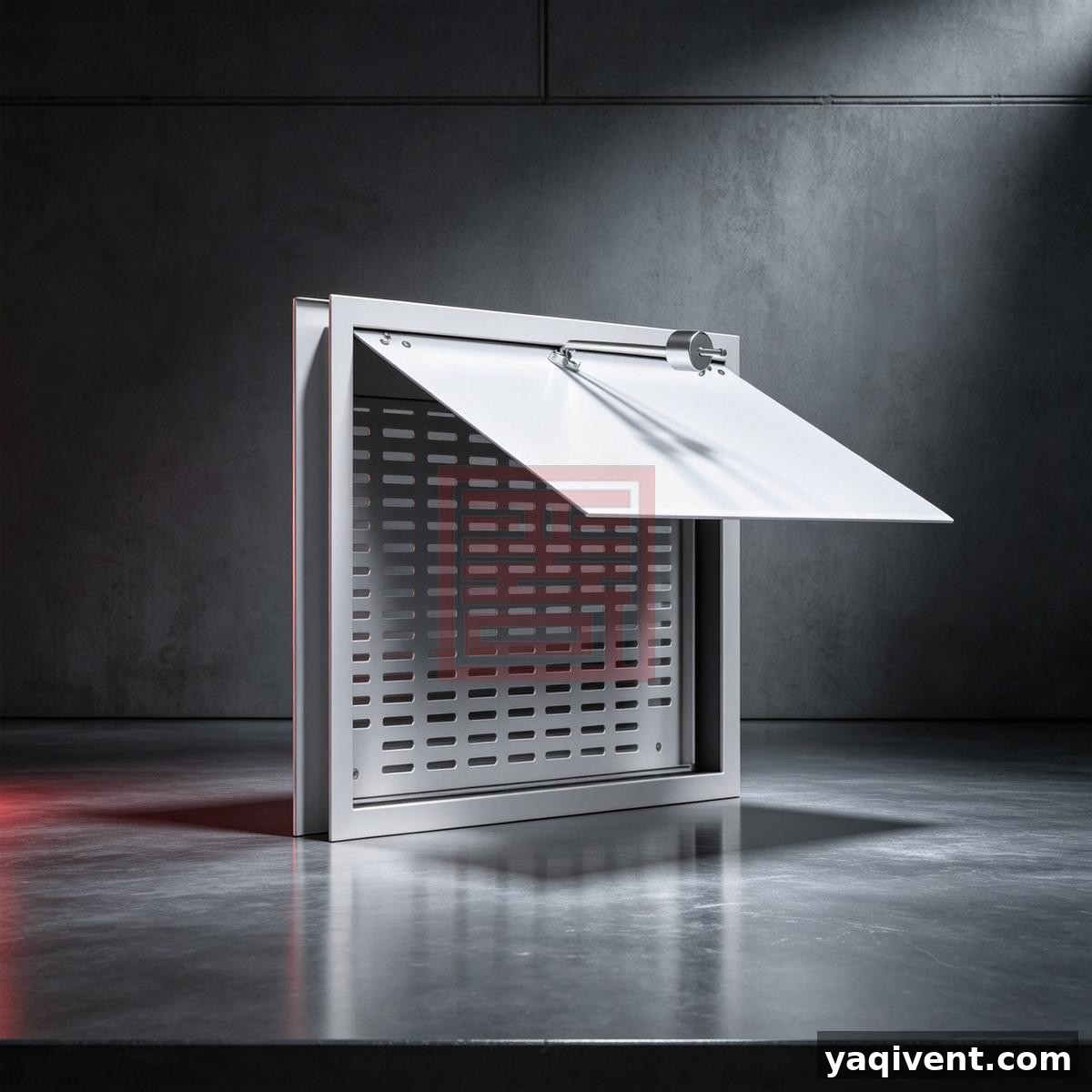

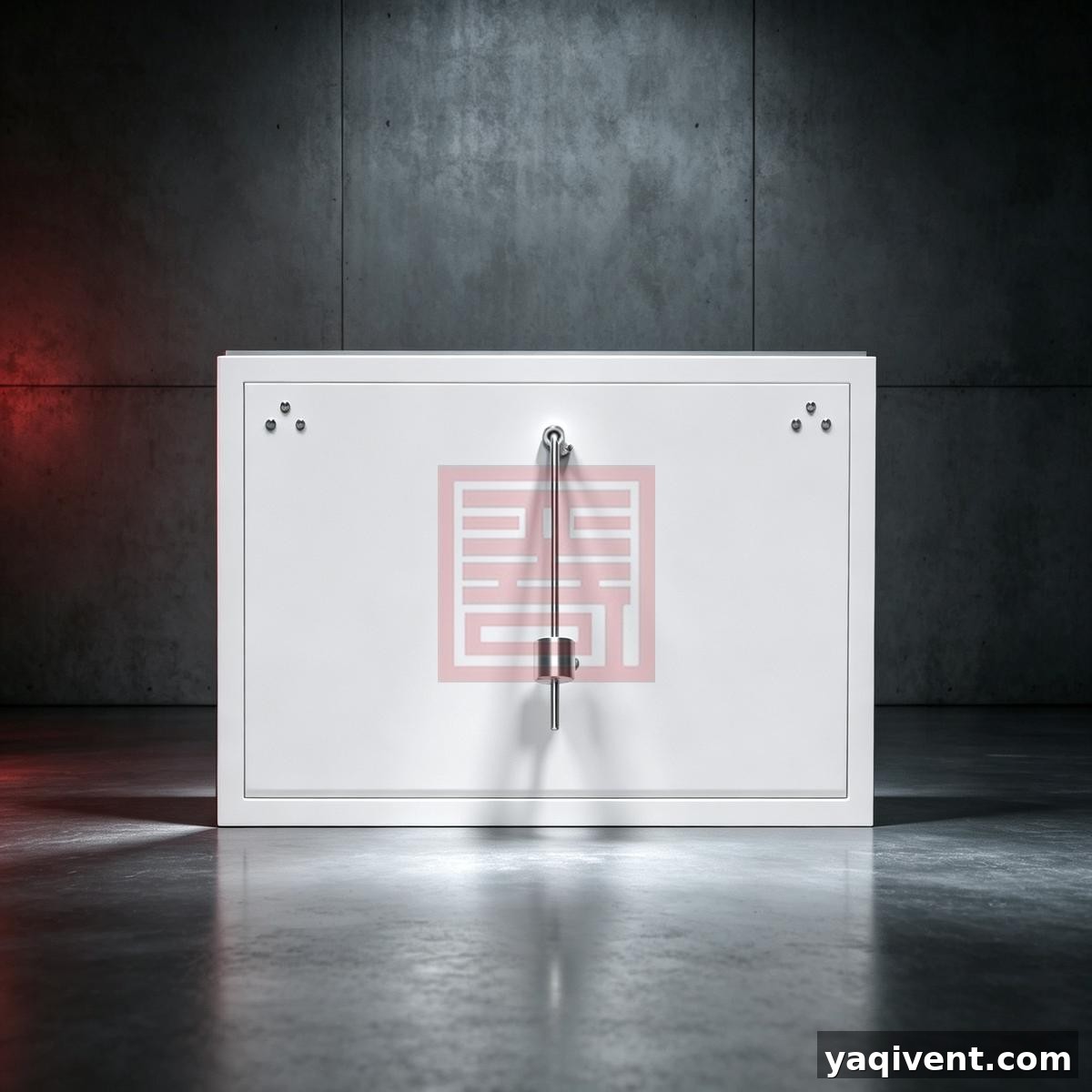

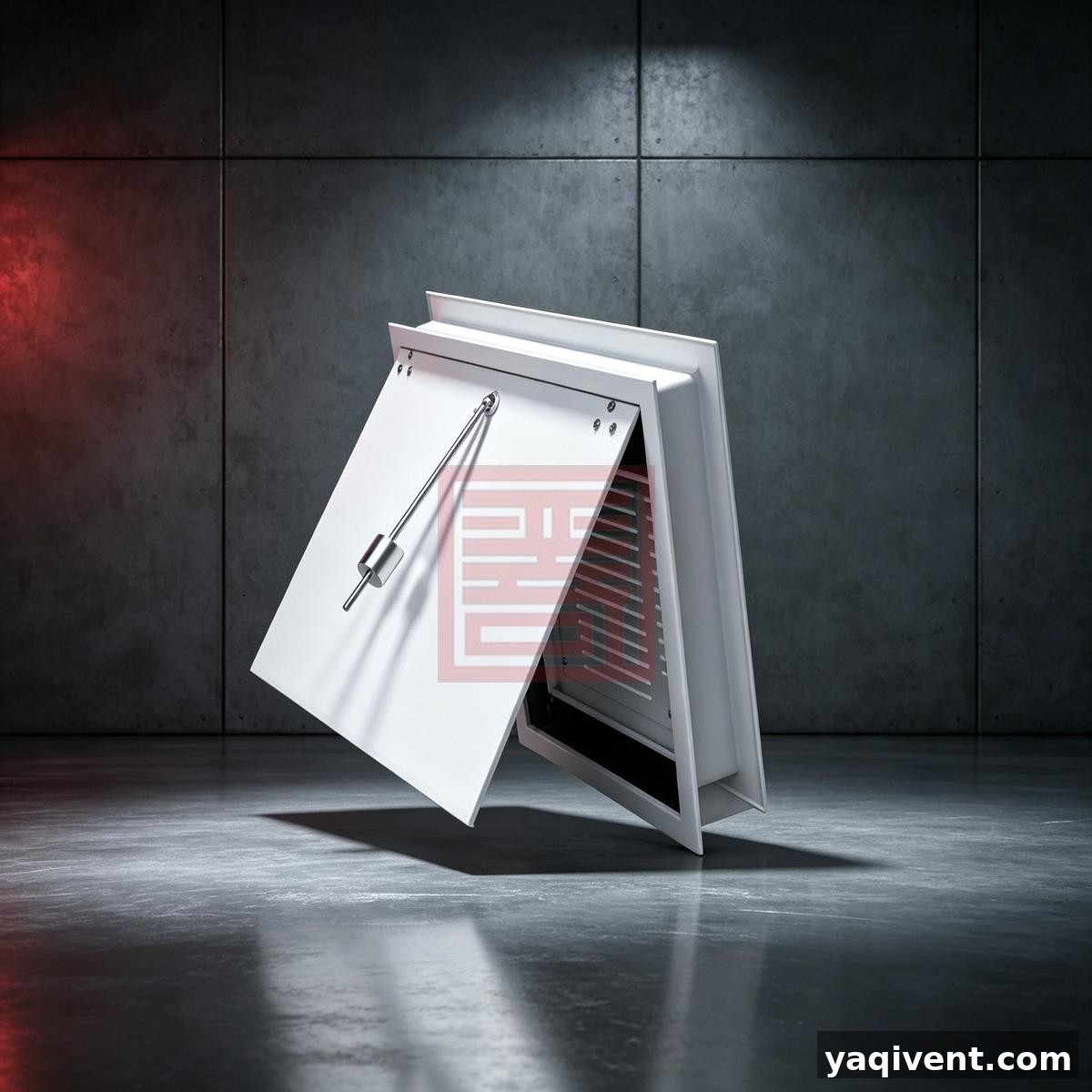

Клапан сброса избыточного давления — противопожарный элемент для сброса давления, монтируется на перегородке между лестничной клеткой противодымной защиты и тамбуром‑шлюзом. Работает автоматически за счёт гравитационного противовеса, без электропитания. При превышении избыточным давлением в нагнетаемом пространстве заданного перепада давления заслонка открывается и выпускает лишний воздух, исключая чрезмерное давление, при котором противопожарная дверь плохо открывается. Когда давление возвращается в норму, противовес автоматически закрывает заслонку, поддерживая требуемое избыточное давление для защиты от дыма. Преимущественно прямоугольное исполнение. Перепад давления открытия регулируется на месте путём смещения груза противовеса.
- Регулируемый тип с противовесом: конструкция с противовесом, регулируемый перепад давления открытия 5‑30 Па, широко применяется для сброса давления лестничных клеток и тамбуров‑шлюзов.
- Самозакрывающийся тип: заслонка с фиксированным перепадом давления, простая конструкция для стабильных режимов давления.
- Тип с обратной связью сигнала: выдаёт электрический сигнал при открытии заслонки для подключения к системе пожаротушения.
1.2 Классификация продукции
- По конструктивной форме: прямоугольный.
- По функциональной комплектации:
- Регулируемый тип с противовесом: узел противовеса, регулировка перепада давления на месте, питание не требуется.
- Самозакрывающийся тип: самозакрывающаяся заслонка с фиксированным давлением, не требует регулировки на объекте.
- Тип с обратной связью сигнала: выдаёт сигнал обратной связи положения открытия.
2. Условия эксплуатации клапана сброса избыточного давления
Рабочая температура:‑20 ℃ ~ +80 ℃. Относительная влажность: менее 90%. Среда: свежий воздух системы подпора воздуха.
Питание: стандартные модели без питания; версия с обратной связью сигнала — DC24V.
3. Комплектация клапана сброса избыточного давления
3.1 Стандартные компоненты
- Корпус клапана
- Алюминиевая заслонка
- Узел противовеса
- Вал вращения и подшипниковый узел
- Декоративная наружная рама
3.2 Дополнительные опции (указывайте требования при заказе)
- Устройство обратной связи положения
- Уплотнительная прокладка
- Порошковое антикоррозионное покрытие
4. Технология изготовления клапана сброса избыточного давления
4.1
Корпус клапана и наружная рама изготовлены из оцинкованной стали методом гибки и сварки. Заслонка выполнена из лёгкого алюминиевого сплава. На валу вращения установлены роликовые подшипники для плавного хода заслонки. Подвижный противовес позволяет настроить перепад давления. Уплотнительная прокладка обеспечивает плотное закрытие. Возможно нанесение порошкового покрытия.
4.2
Наружная рама выполнена цельной гибкой, имеет ровную монтажную поверхность для заподлицо монтажа в стену.
